Cómo 'bling' por una escalera de aburrido (14 / 20 paso)

Paso 14: Montaje Arduino en un pequeño trozo de placa perforada

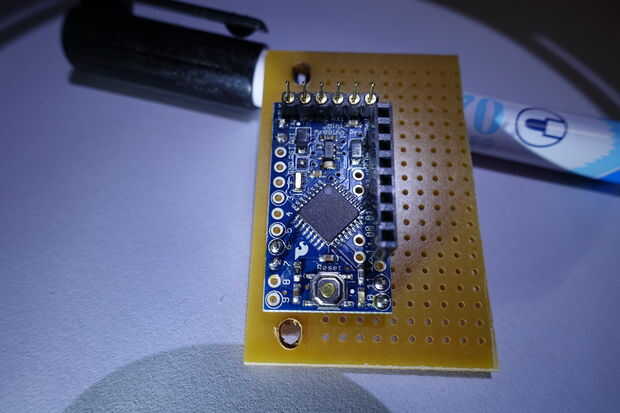

En primer lugar había montado la placa Arduino en un pequeño trozo de placa perforada - esto permite que el cableado de campo a ser interconectado fácilmente y el tablero montado en un recinto.

1) he añadido una cabecera hembra 8 forma de 13 Pin al pin de tierra en un lado de la Arduino

2) he añadido 6 cabezales de perno masculino al final de la Junta para facilitar la programación

3) he apoyado el Arduino en el tablero de perf con cabeceras de pin de 3 x 2 en estos lugares.

pines 10 y 11

pines 6 y 7

pines tx y rx
