Paso 7: El alambre de 5VDC y el esquema de enrutamiento de cable
Esto suena complicado pero es realmente muy simple.

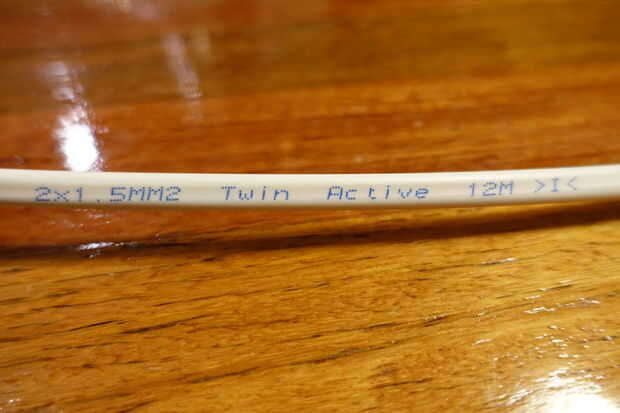

He elegido este cable que conseguí en la ferretería local. Es alambre de cobre de 1.5mm2 trenzado doble en una vaina de PVC blanco.

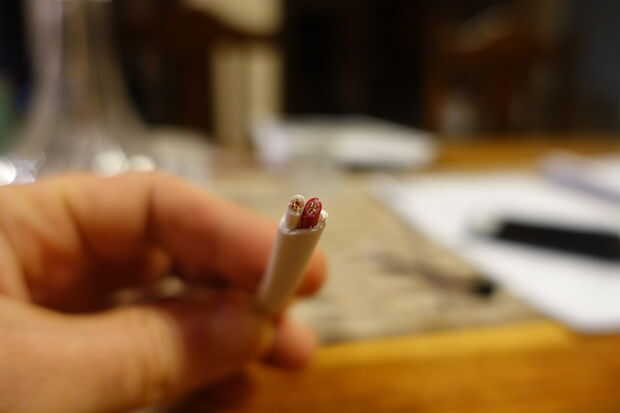

Cable de núcleo doble de 1.5mm2
La resistencia de este cable está clasificada en la documentación de Olex como 13.6Ohms / km = 13.6/1000 = .00136Ohms/metro. Esta es la clasificación para el uso de DC en el 20DegC.
Si tuviera que ejecutar 5VDC para 5 metros entonces la caída volts (usando ley de Ohms donde V = IR)
V (voltios de caída) = I(current)xR(resistance)
V = 7,4 x.00136 x 5(meters in length) = 0. 05V que es bonito y bajo = ok
Esto está bien, pero también entiendo que para estas tiras que si alimentas en el poder sólo en un extremo entonces el LED en el otro extremo será dimmer.

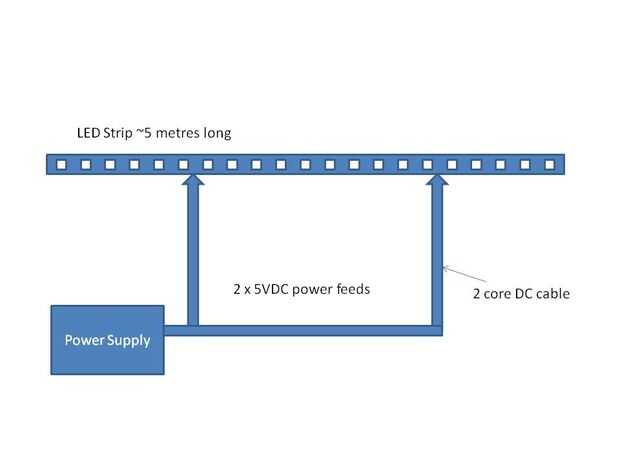

Para evitar este problema puede alimentar en la C.C. a los varios puntos en la tira de LED - según el diagrama de arriba
