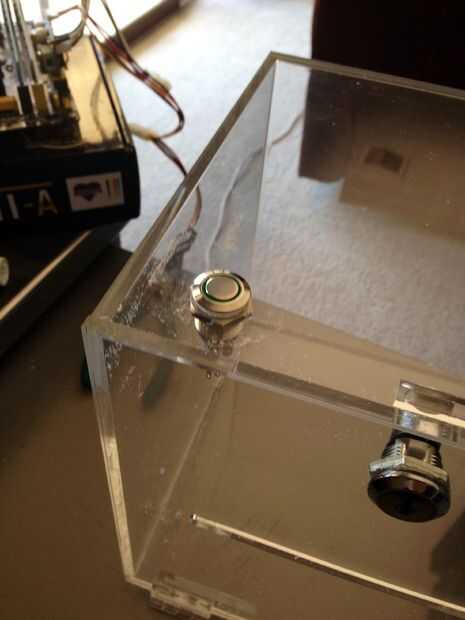

Paso 4: Añadir botón de encendido.
Aquí tuve que empezar a taladrar con una broca pequeña, trabajar mi camino hasta la broca más grande había y luego salir la Dremel y lentamente aumentar el tamaño del agujero por el afeitado el interior en movimientos circulares.
Si nos fijamos en el manual del Motherboard, Tarjeta madre mostrará donde los conectores de panel frontal (conectores de panel de sistema), y lo conecte el poder cambia los pernos (PWR y tierra) de la motherboard a los pines del interruptor de botón. Básicamente, en cualquier momento la tecla el PWR y pines de tierra están siendo conectados. Si usted desea probar esta lógica a prueba solo encender su computadora mediante el uso de una cabeza plana Destornillador para conectar las clavijas.
A continuación, gancho para arriba + 5V y GND para el LED (normalmente se encuentra justo al lado de los pines de encendido, a veces se denomina PLED + y PLED-). Para este botón particular, I soldar 4 cables en la misma y sólo utiliza algunos abrigo del encogimiento del calor para cubrirlas. Luego le enchufamos estos alambres en un cable de adaptador frontal viejo que tenía por ahí.
Nota: Consulte la hoja de datos para cualquier botón que elija y sólo coinciden los pines con la descripción del manual de la Motherboard, Tarjeta madre.
