Cómo caber LED luces de la cocina con fade efecto (4 / 7 paso)

Paso 4: Construir el controlador

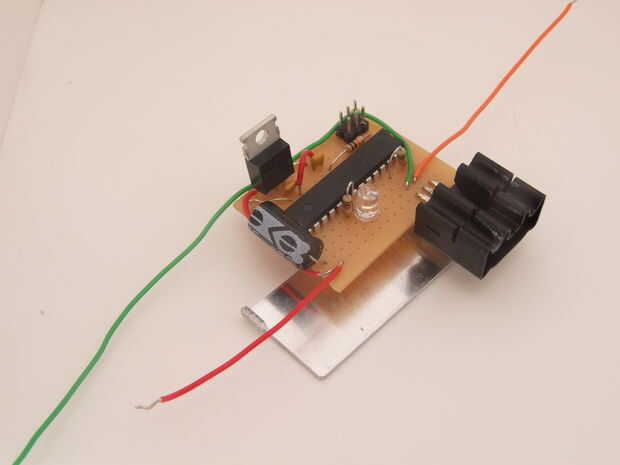

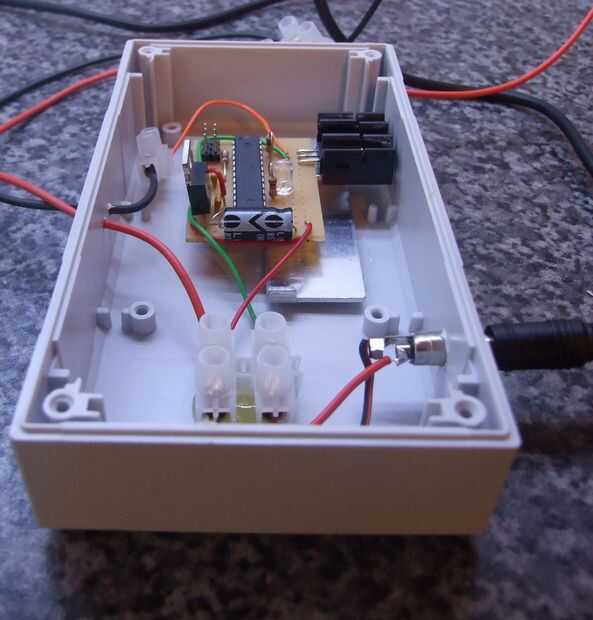

tuve bastantes piezas mentira alrededor para crear el controlador para no tener que dedicar un Arduino todo el proyecto.  Ha incluido el esquema y describa el circuito siguiente.  He hecho el circuito en protoboard y había cableado todo juntos en el reverso.  El MOSFET tienden a calentarse por lo que utilicé un viejo disipador de calor se me quitan de un muerto pedazo de kit para ayudar a mantener fresco.  He montado todo en un poco de metal doblado y caliente pegué en esta caja de plástico de otro proyecto.  Todo podría ser mucho menor.  Yo pude han utilizado un procesador más pequeño pero ya tenía el atmega168.

Descripción del circuito

Se trata de un Arduino' mínima' con una fuente de alimentación de 5V regulada derivada de 12V usado para alimentar los LEDs.  El regulador es bog 7805 estándar.  Todo lo que necesita el ATMega168 es potencia, una línea de reset a la altura de vía una resistencia y las conexiones a los pines de programación ISP.  Las agregué porque no quiero que el procesador del zócalo y tienen que eliminarlo para volver a programarlo.  He añadido el LED blanco para mayor comodidad - siempre me gusta tener un 'heartbeat' para mostrarme que el procesador está funcionando mi código correctamente.  Instalado el LED 'pin 13' por lo que es arduino compatible (puedo ejecutar 'parpadear' para probar).

Hay un pull-down resistor en la puerta MOSFET por lo que el LED no encenderá inadvertidamente durante el encendido ciclismo.

La caja de suministro y control de energía están montados debajo de los armarios junto con los LEDs.
