Paso 3: Soldar y cables.

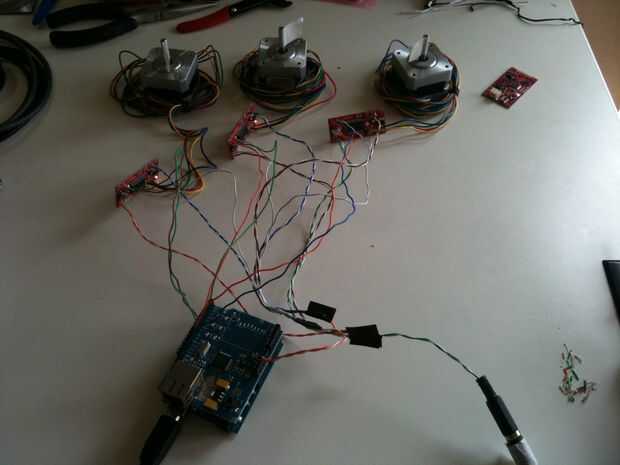

Todos los 3 cables GND de la EasyDrivers se sueldan a una sola línea, que va a GND de arduino.
Todos los cables positivos de la energía paso a paso se sueldan a una sola línea.
Todos los cables negativos de la energía paso a paso se sueldan a una sola línea.
TIP: recuerda poner la tapa del enchufe en el cable antes de que suelde todo juntos. Luego deslice la tapa hacia abajo y sobre la soldadura.
TIP: No olvides tener todo desconectado mientras suelda.
Las líneas positivas y hembra al enchufe hembra de la soldadura.
Comprobar no cable el poder de la junta al poder paso a paso. Eso sería malo.
¿Tienes un multímetro? Esto sería un buen momento para comprobar las conexiones.
Enchufe en el poder. El + 5v luz en la esquina de cada tablero deberá encenderse.
Ahora se hace el cableado, el tiempo para probar con algo de código.
