CÓMO CALCULAR EL RESISTOR Y CONDENSADOR DE CERÁMICA DE VALOR. (3 / 6 paso)

Paso 3: Cálculo de resistencia

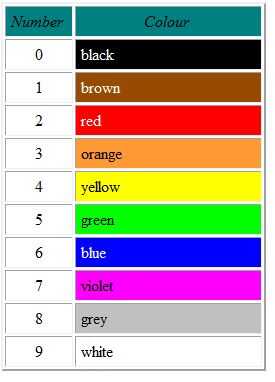

Primero de todo me gustaría darle una tabla de modo que usted puede calcular la resistencia y la tolerancia.
RESISTENCIA
Ahora, si la primera tira es color marrón entonces indica que el número de puño es 1.                1
Otra vez, si la segunda franja es de color negra el segundo dígito es 0.                                                10
La tercera franja es de color naranja, naranja es tercera en la tabla, habrá 3 ceros.                     10 X 1000
RESISTENCIA TOTAL 10.000 ohmios

RESISTENCIA

Ejemplo, como en la imagen primera banda = amarillo 5
EN SEGUNDO LUGAR LA BANDA = VIOLETA 57
TERCERA banda = rojo 57 x 100

RESISTENCIA TOTAL 57.000 Ohm
Ahora viene la tolerancia. bueno es la inresistance de variación.

Si es + 5% entonces la resistencia puede ser 5% más.

Como ejemplo si es de oro en la imagen de la resistencia puede ser _ + 5% de la resistencia.
57000 X 5/100
= ohm 2850
La resistencia por lo tanto puede ser 57.000 + 5% = Ohm 59.850
57.000-5% = Ohm 54150

Las imágenes son de--http://www.doctronics.co.uk/resistor.htm
