Cómo calibrar el descubrimiento análogo 2 (18 / 32 paso)

Paso 18: Configurar el circuito

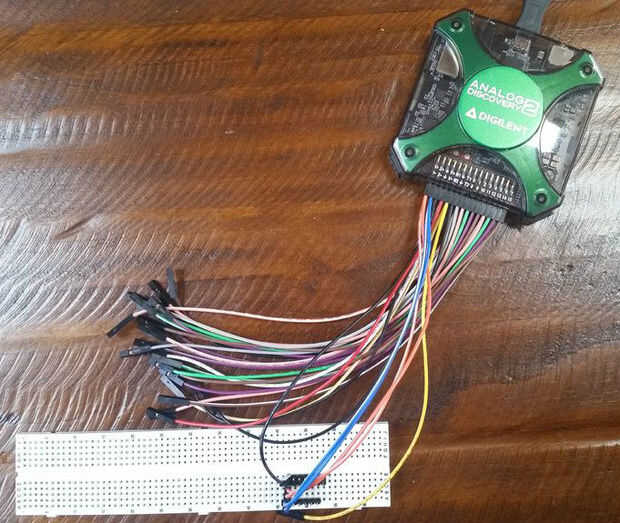

Según lo indicado por la ventana de calibración, todas las sondas de osciloscopio de conectar a tierra.

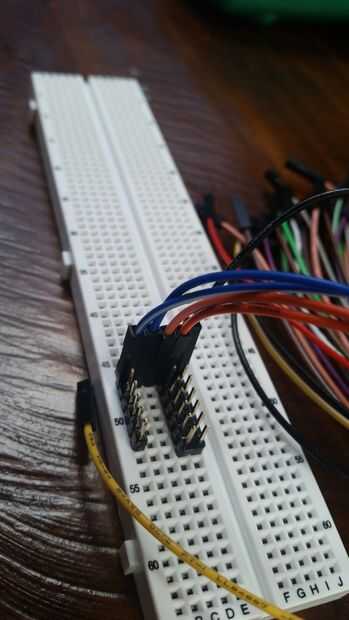

Para ello, conecte el cable naranja (el extremo positivo del canal 1), cable azul (extremo positivo del canal 2), cable naranja con la raya blanca (extremo negativo del canal 1), cable azul con raya blanca (extremo negativo del canal 2) y el cable negro (tierra).
