Cómo cambiar el fusible bits de AVR Atmega328p - microcontrolador de 8 bits con Arduino (4 / 7 paso)

Paso 4: Configurar el circuito en un protoboard

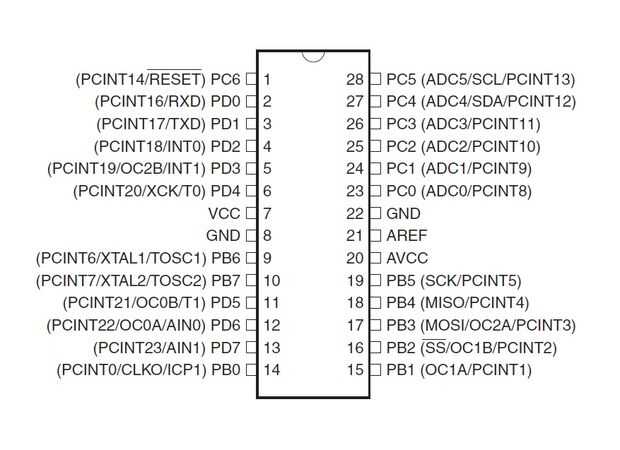

En este instructable utilizaré Arduino mega como programador ISP. Conecte los pernos como se muestra

Nombre---Arduino mega Pin---Atmega328P Pin

MISO---pin Digital - 50---18

MOSI---pin Digital - 51---17

SCK---pin Digital - 52---19

Slave Select---pin Digital - 53---1

VCC--------------------5 V---------------------------------------7 & 20

GND-------------------GND--------------------------------------8 & 22

Conectar el ánodo del LED al pin 14 de Atmega328p (digital Pin 8) y el cátodo a una resistencia de 220 ohmios. El otro extremo de la resistencia de tierra.

Nota : no conecte el condensador entre 5V y RESET en este paso. Después de subir el sketch de arduinoISP conectamos el condensador.
