Cómo cambio de registros de trabajo (74HC595) (1 / 1 paso)

Paso 1: Conexión y descripción:

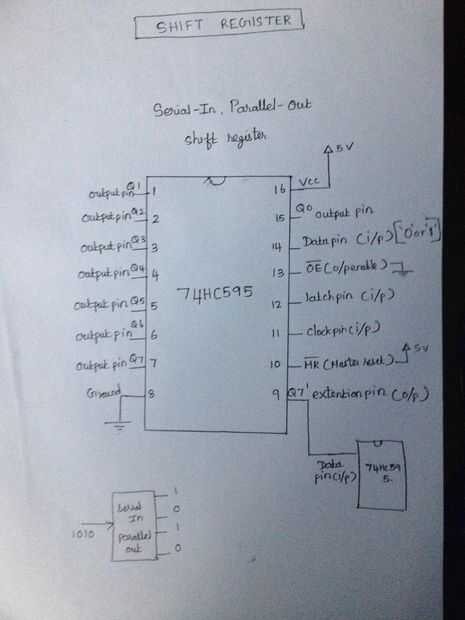

Tiene 16 pines. 3 entradas ( 14 PIN(pin de datos), 12 PIN(pin de cierre) y 11 PIN(pin de reloj)) y 8 salidas (PIN15 y PIN 1 -PIN 7). El PIN 8 se debe conectar a tierra y PIN 16 deben conectarse a 5V. El Pin 13 (salida enable) debe ser conectado a tierra por lo que permitirá a los pines de salida del registro de desplazamiento. PIN 10 (master Reset) debe ser tiró alto. porque si está conectado a tierra Esto borrará la memoria del registro de desplazamiento y 9 PIN es un pin de extensión lo que hace es si queremos conectar otro cambio registro significa que el pin de datos del registro de cambio otro está conectado a este pin de extensión.

11 PIN (PIN de reloj) es decir cuando el registro de desplazamiento aceptará la entrada de la línea de datos cuando el reloj está en el borde de levantamiento, el registro de desplazamiento aceptará la entrada de la línea de datos.

PIN 12 (PIN de cierre) es actualizar las salidas a la última entrada en la línea de datos. La entrada de cierre es alta activa.
