Cómo cargar tu ATMEGA 168/328 dentro de su proyecto. (5 / 8 paso)

Paso 5: Usando el escudo de prototipo de Arduino.

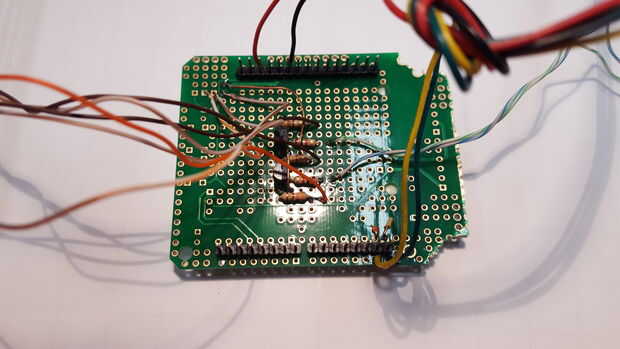

Utilizando el escudo del prototipo es la forma más fácil de ir. Le dará las conexiones de pasador que se alinean con el Arduino, así como un lugar para poner el circuito de los leds.

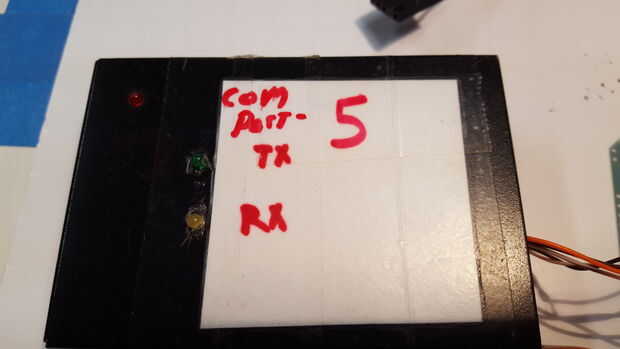

Usé tres leds para mostrar el estado fuera el caso.
El rojo es para la energía del puerto USB. Amarillo verde para TX y RX.
El dibujo esquemático arriba, crear tu circuito en el escudo de prototipo.
Tienes dos opciones para las entradas de led (TX y RX):
Uno es para conectar TX y RX de este circuito para TX y RX de los pines de I/O... o

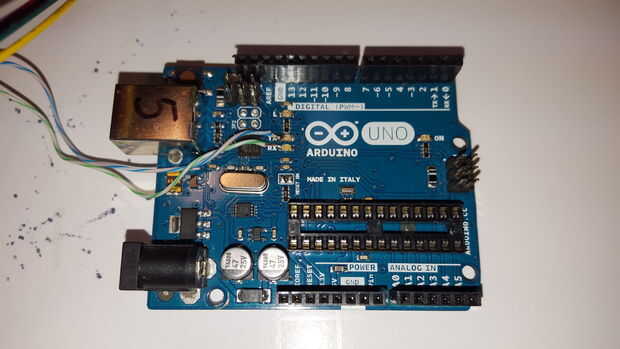

Dos (el método que elegí) usted puede soldado TX y RX del circuito directamente a la izquierda de los leds de la ONU sí mismo.
