Cómo cargar tu ATMEGA 168/328 dentro de su proyecto. (6 / 8 paso)

Paso 6: Cableado del conector.

Ahora que tienes tu circuito incorporado en el escudo de prototipo es hora de conectar el cable. Puede usar cualquier orden que desee. Algunos conectores de alambre utilizan el cable del mismo color y algunos no. Recomiendo usar uno con diferentes colores. Más fácil de mantener.

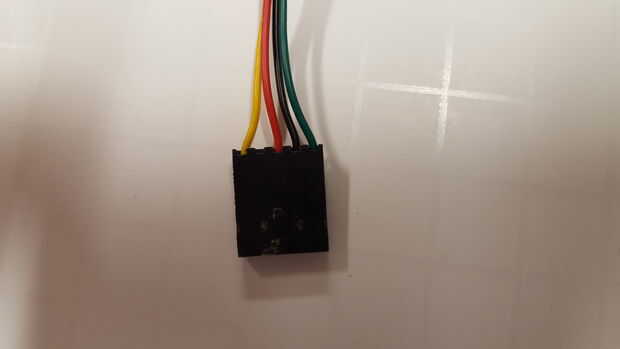

Usé los colores en el conector como sigue:

Rojo = Reset en UNO para restablecer el ATMEGA 168/328 (pin 1 del chip). Tenga en cuenta que todavía es necesario instalar el botón de reset con el 10 k Levante la resistencia en el pin de reset.

Negro = tierra. Debe establecer una conexión de tierra común, comúnmente conocida como vinculación.

Amarillo = conexión de datos en o TX en UNO digital 1 a pin el ATMEGA 168/328 digital pin 1 (pin 3 del chip)

Verde = conexión de datos hacia fuera o RX en UNO digital 0 a pin el ATMEGA 168/328 digital pin 0 (pin 2 del chip)
