Paso 7: Paso Final
Conectar cada pin de la cabecera a los correspondientes pines del chip. Otra vez se puede usar cualquier orden siempre que coinciden en ambos extremos.

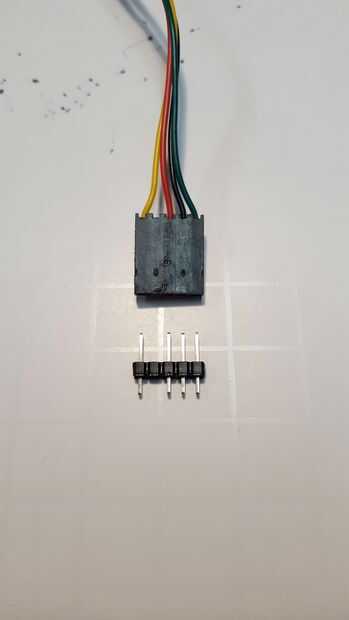

Retire el mismo pin de la posición de la cabecera de 5 pines macho como hiciste con el arnés antes.
En este caso utilicé pernos encabezado 1-5 eliminar pin 2:
1 = TX viruta perno 3
2 no = conexión
3 = reset chip pin 1
4 = tierra
5 = RX viruta perno 2
Una vez que el "cargador de boceto" construido y como utilizar la misma alineación de perno encabezado en sus futuros proyectos será capaz de cargar todos sus bocetos en su proyecto, así como hacer actualizaciones de "on the fly".

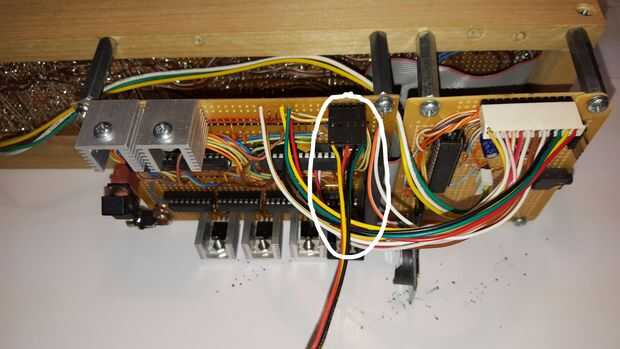

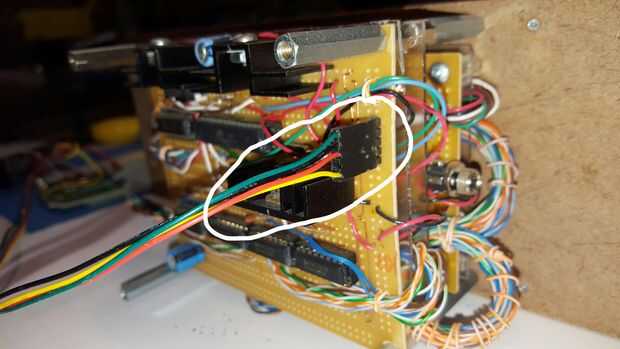

Usé dos de mis proyectos para mostrar cómo funciona el "cargador del bosquejo".
