Paso 2: pasos
La pantalla, teclado y ratón (o un monitor de pantalla táctil) está conectado a la salida de la unidad principal. Cada entrada de la unidad principal debe conectarse a la salida de un esclavo, con cada unidad esclava de entrada conectado a una fuente de vídeo DVI.
Para visualizar video de todas las 16 fuentes simultáneamente en un único monitor, todos cinco Quad pantalla los separadores (1 master, 4 esclavos) debe tener modo Quad como el modo de visualización. Esto puede hacerse usando el interfaz del panel frontal, teclas de acceso rápido de teclado y ratón, muestra en pantalla (OSD) o control RS232.

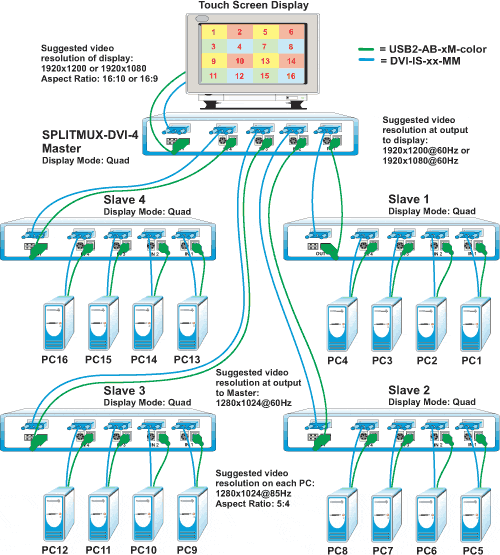

La unidad principal divide la pantalla en cuatro, con cada cuadrante Mostrar video de una esclava. Cada unidad esclava dividirá aún más su cuadrante de la pantalla en cuatro, con video de cada fuente ocupando un decimosexto de la pantalla. Consulte el diagrama de arriba para una representación visual de la configuración.
Si menos de cuatro divisores de pantalla Quad son en cascada, los canales no utilizados en el separador principal tendrá que ser desactivado. Ejemplo: Si dos divisores de pantalla Quad en cascada desde el partidor principal y conectados a entradas Entradas entonces uno y dos, tres y cuatro tendría que ser desactivado.
