Paso 3: programación

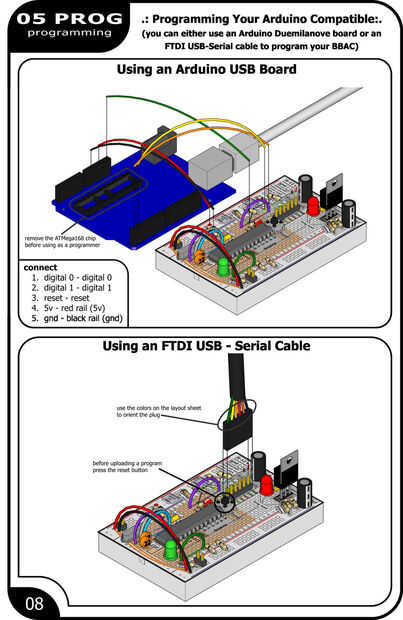

Pero no te preocupes puedes elegir una de dos opciones, ya sea mediante una placa Arduino Duemilanove repuesta, o un cable USB-Serial FTDI.

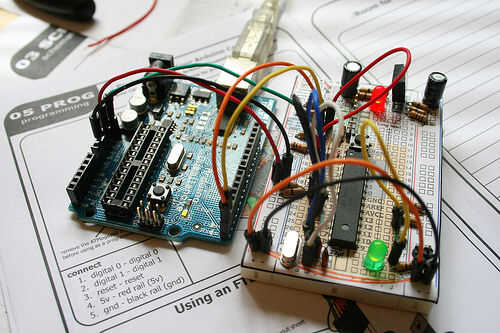

opción 1 - utilizar una placa de Arduino Duemilanove
Para esta opción que vamos a utilizar el circuito USB (y el condensador de reset) se presentan en cada placa Duemilanove.
Paso 1 - Retire el Chip ATMega168
- Delicadamente pop el chip grande fuera de su receptáculo.
Paso 2 - Conecte los cables adecuados
Con los cables de puente, (hay notas en la hoja de diseño)
- conectar pin digital 0 al pin digital 0
- Conecte digital pin 1 al pin digital 1
- conectar la clavija de reset en el pin de reset
- conectar a 5V para el carril rojo (5V)
- conectarse a gnd el carril azul (gnd)
Paso 3 - programa el BBAC
- Usted termine abre el IDE de Arduino y programa su BBAC del mismo modo que hiciste la placa Duemilanove

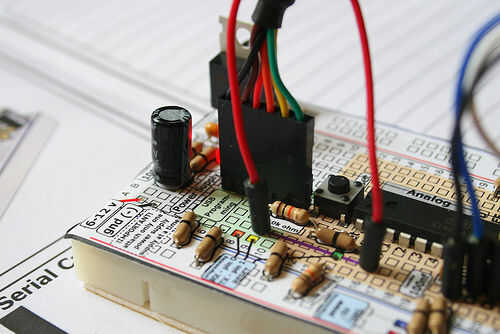

opción 2 - mediante un Cable de USB-Serial FTDI
- Esta opción utilizará un cable FTDI USB-Serial (En el Reino Unido (farnell). En los Estados Unidos se encuentran aquí (adafruit))
Paso 1 - Conecte el cable en
- Conectar la cabecera hembra de 6 pines en el extremo del cable en la cabecera de 6 pines en el BBAC FTDI (coinciden con los colores de los cables a los de las marcas en la hoja)
Paso 2 - programa
- A continuación abra el IDE de Arduino y programar su BBAC normalmente. Casi normalmente, necesitará pulsar el botón reset antes de cargar cada boceto.
