Paso 3: cableado

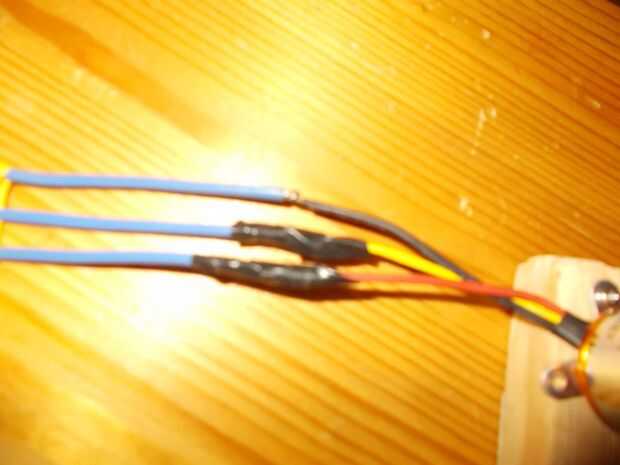

Primero conecte el motor al ESC. Del motor sale tres cables: negro, rojo y medio amarillo (o el otro color), y de ESC va tres cables gruesos pero del mismo color. Conectar (con conector especial o simplemente soldadura) medio de ESC para centro uno del motor. Dos de la izquierda es cambiar la dirección del movimiento para que tenga que experimentar con ella (si tienes hélice) para pasar a la dirección correcta. Así que el motor está conectado al ESC. Ahora vamos a conectar Arduino.

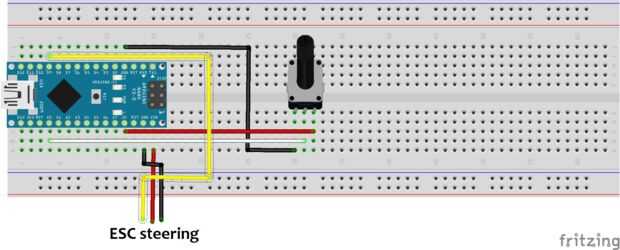

Porque estoy utilizando Arduino Nano que es más fácil para mí usar protoboard y conecte Arduino pero no tienes que usar el protoboard (es simplemente más fácil). Ahora bien, como en el diagrama conectar el potenciómetro a tu Arduino: medio pin A0 y a la izquierda a GND y + 5V (el orden no importa). OK, ahora la conexión de salida. Control de ESC con los alambres finos como servo (si no usas servo intentar jugar con él un poco más, aquí es bueno instructable para él). Así como en el diagrama conectar amarillo (o blanco) a cualquier PWM de Arduino y negro (o marrón) patillas para pin GND. Middle(red) no está conectado a Arduino (no como en el diagrama) si Arduino está conectado al ordenador. Algunos dice que podría destruir su puerto USB. No comprobarlo y no animo a comprobarlo. Debe conectar este pin a VIN como fuente de alimentación si no está conectado Arduino al ordenador. Pero ahora no se conectan porque pronto tendrás que enviar el programa a Arduino.

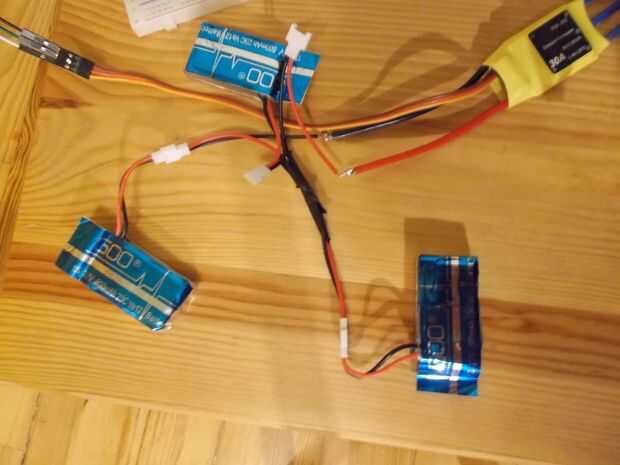

Ahora tienes que conseguir el conector a su batería fácilmente conectar y desconectar la batería. Si tienes uno Conecte sus cables los cables de salida (rojo y negro) y conectar como normal - rojo con rojo y negro con negro. Si usted compró el paquete de la batería para cortar la alimentación al motor (podría ser útil en algunas situaciones) solo Desconecte el paquete de todo pero si lo hizo (supongo que no hace ninguna conexión paralelo. Si le hecho le sugiero que para conectar el interruptor para cortar fácilmente la energía) tienes que desconectar una sola célula y abrirá el circuito.

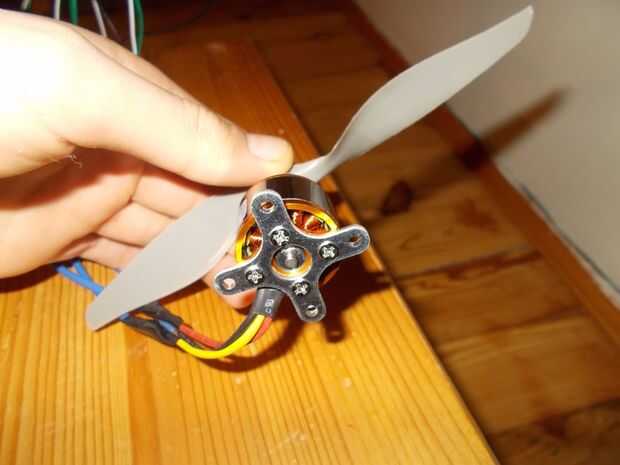

Ahora fije titular (debe ser incluido con motor) motor y fíjelo al tablón de madera.
Una advertencia: si lo haces por primera vez no fijan hélice al motor. Podría ser peligroso. Motor a veces se encienda inesperadamente. Siempre si el conectar motor a motor de tablón de madera de retención de energía para evitar el vuelco del motor y no tocar el motor mientras hay alimentación conectado a ella.
