Paso 1: La matriz de LED
Si no estás familiarizado con soldadura, es una gran guía aquí. No estoy de acuerdo con un punto en él - soldadura sin plomo puede estar bien para la salud, pero es basura para soldar. Búscate un buen, gran carrete de estaño/plomo 60/40 (mientras puedas) y extracción de humos eficaz.

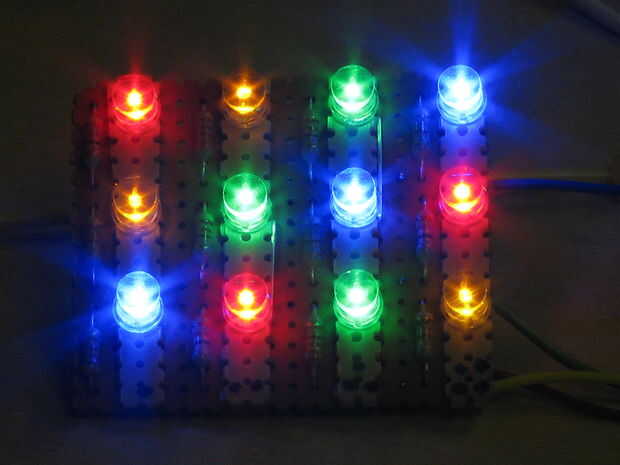

La mayoría de LEDs son muy brillantes en un ángulo de visión muy pequeño. Aquí he utilizado gran angular LED tapa plana que dan la misma luz pero repartida en una gama mucho más amplia que permitirá esto ser apreciada desde todos los ángulos. Realmente el video no hace a justicia al brillo y la claridad de los LEDs. Son brillantes incluso en luz del día. También el destello inicial es un artefacto. Los LEDs están pulsando suavemente.
12 LEDs están dispuestos como 3 bancos de 4, que da 7 posibles patrones de iluminación. Hubiera sido bueno tener más pero quería mantener esto simple y concreto usar el PicAxe 08 m chip. La hoja de cálculo muestra los colores de manera del LED y los bancos están dispuestos.

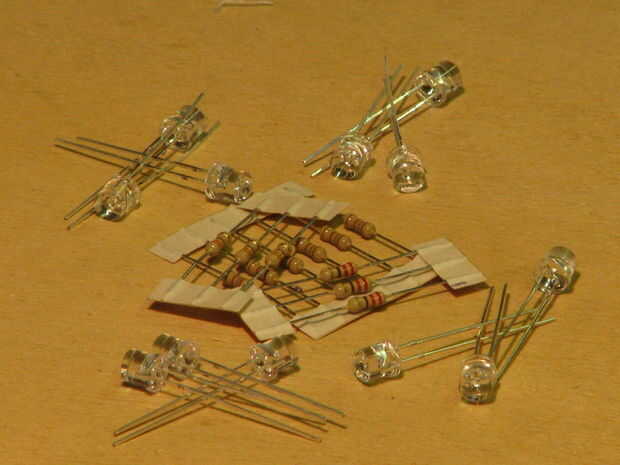

Para la matriz de LED se necesita:-
- 3 x LED ' s rojos, 3 x azul LED, 3 x LED verde, 3 x LED amarillo.
- resistencias de 6 x 180R (marrón, gris, marrón) para los LEDs rojo y amarillo.
- resistencias de 220R x 3 (rojo, rojo, marrón) para los LEDs azules.
- resistencias de 330R x 3 (naranja, naranja, marrón) para el LED verde.
- hueco de 18 x 15 cobre tira veroboard.
- Punto de corte de cara (o un cuchillo de poco o arte de taladro de 5mm).
- Trozos de alambre llano Junta y enlace.
Resistencias pueden ser 1/8 o 1/4 vatios, 1%, 2% o 5%.
Hay muchos factores que influyen en cómo brillante parece un LED, por lo que opté por estos valores empíricamente (es decir, lo que parecía correcto) para equilibrar la luminosidad, con un rápido cálculo para conseguir alrededor de la derecha actual. Estos están corriendo en el 12mA

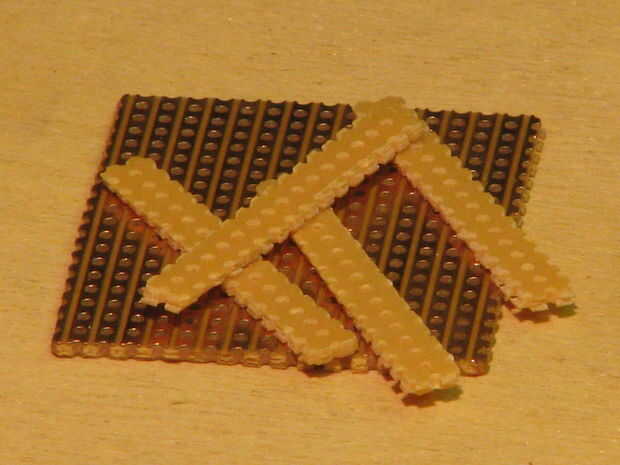

Cortar 4 tiras de veroboard llano solo agujero. Éstos deben actuar como espaciadores para dar espacio para las resistencias cuando el conjunto se monta en la tapa de la lata. Puse puntos de tinta en cada uno para que no se mezclan.

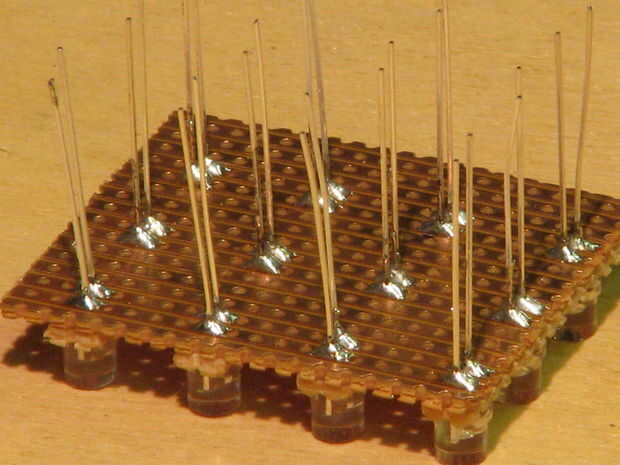

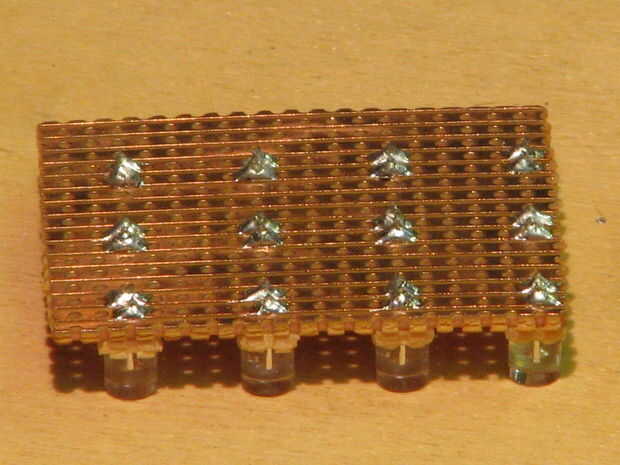

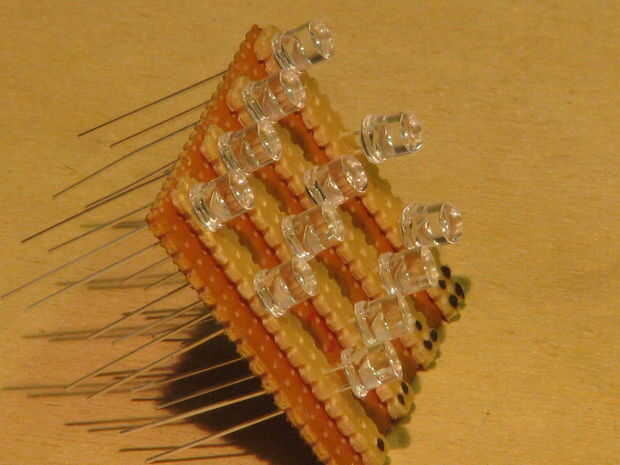

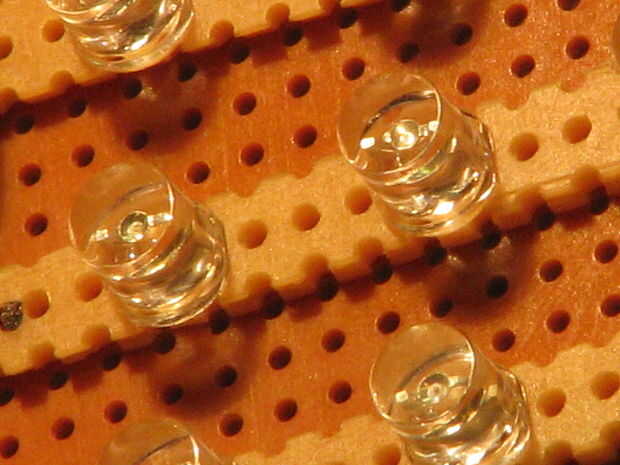

Introduzca los LEDs como se muestra con los colores en el orden correcto y con los ánodos (pata corta - electrodo grande) en la parte superior. Los ánodos se todos conectarse a la tensión de alimentación. Los cátodos se incorporó en los bancos y cambiados a Gnd con transistores. En la soldadura y las piernas de los cultivos.

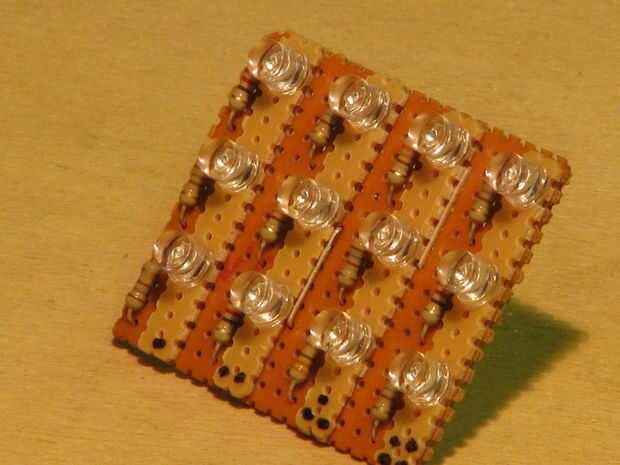

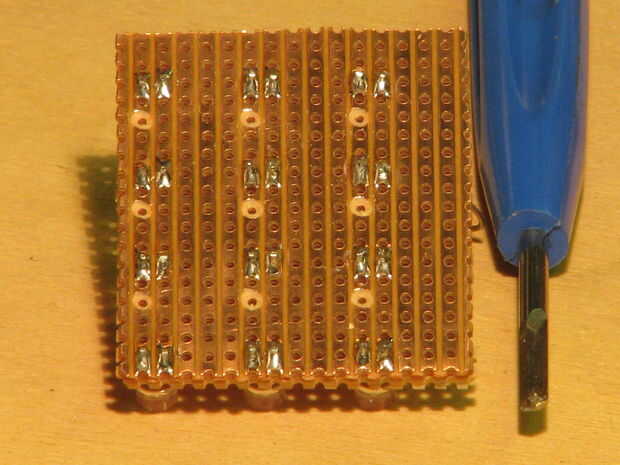

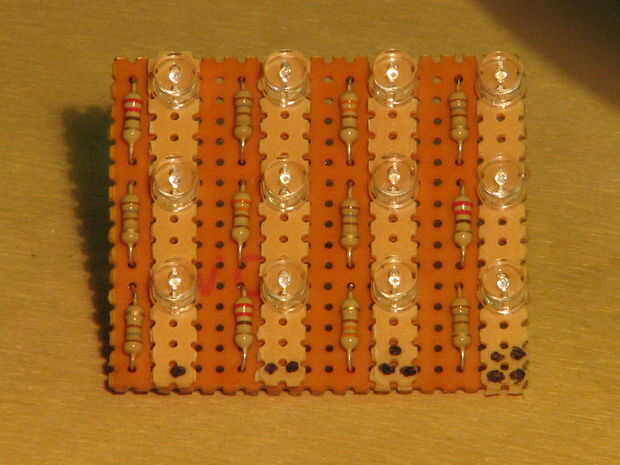

Cortar las pistas usando el cortador de cara de punto y soldadura de las resistencias.
La tabla siguiente muestra que LED va donde, que resistencia va con ella y que salida de lo PicAxe está conectada/a (X, Y o Z).
Column 1 Column 2 Column 3 Column 4Red X 180 Yel Y 180 Grn Z 330 Blu Y 220Yel Y 180 Grn Z 330 Blu X 220 Red Z 180Blu Z 180 Red X 180 Grn Y 330 Yel X 180

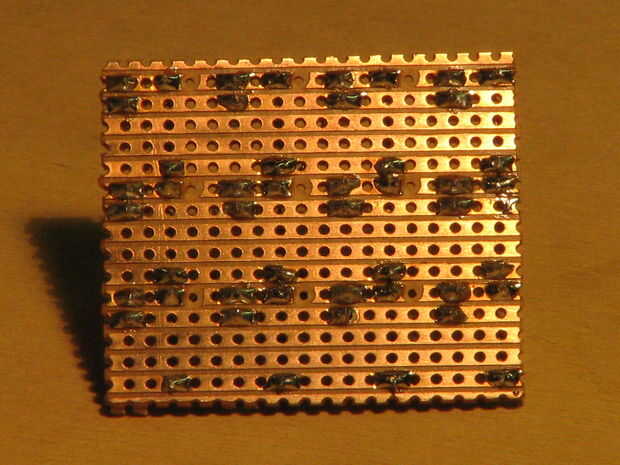

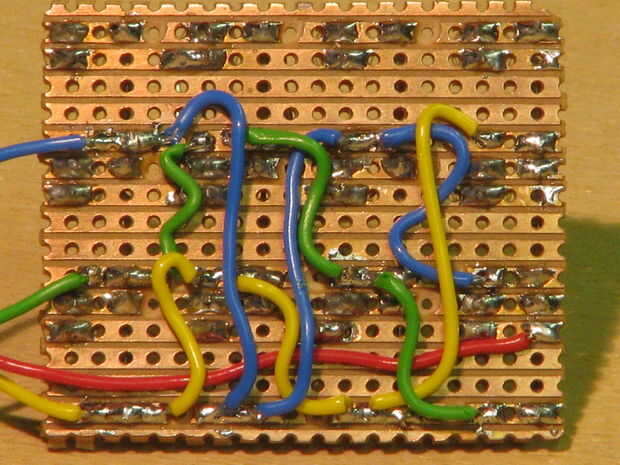

Usted puede entonces cuidadosamente de la soldadura en los dos enlaces de cable que conectan los ánodos comunes y luego conectan los cátodos de los LED en los bancos con cable link (cables verdes, amarillos, azul) y añadir plomos voladores que Irán a la Junta de control. También se debe añadir un cable de alimentación (rojo) a los ánodos.

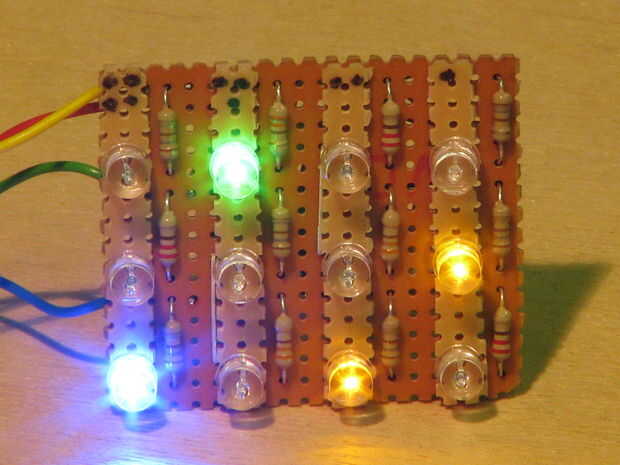

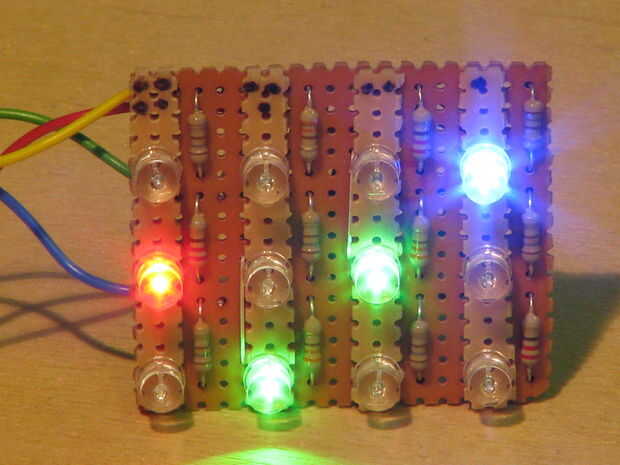

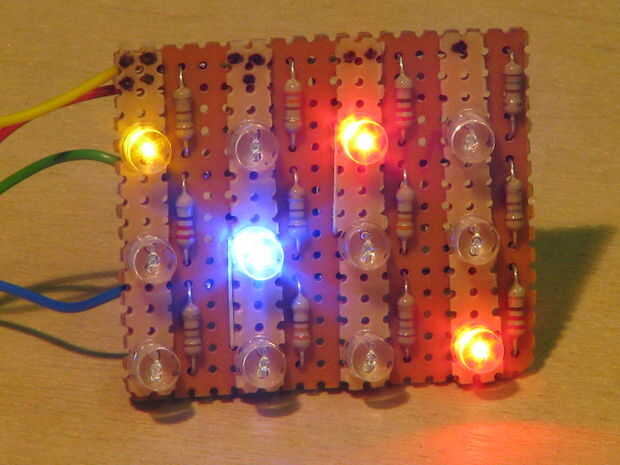

Prueba con cuidado el conjunto aplicando 5V al cable rojo, y a su vez de puesta a tierra cada banco. Cada conexión deberá encenderse un LED 4 diferentes. Si funciona, has completado la Junta de matriz de LED.
