Paso 3: La tarjeta controladora
Para que el circuito regulador se necesita:-
- Microcontrolador de PicAxe de 08 M y enchufe DIL de 8 pines.
- 3 x NPN alta ganancia de transistores. He utilizado BCX38C darlingtons. (Otros trabajo pero compruebe conexiones).
- 4 x 47K resistencias 1/8W o 1/4 (amarillo, violeta, naranja).
- resistencia de 1 x 10K (marrón, negro, naranja).
- resistencia de 1 x 22K (rojo, rojo, naranja).
- condensador 1 x 0.1 μF 16V.
- 2 x miniatura reed switches.
- Plana 3 x soporte de la batería AAA.
- El miniatura piezoeléctrico sounder. Reclama de una vieja placa base de PC. Dio un mejor sonido que las compradas más grandes, posiblemente debido a su baja impedancia.

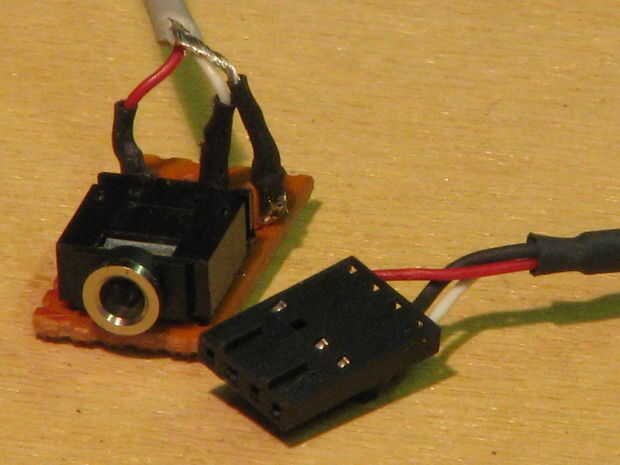

- Rúbrica SIL si está programando el chip en el circuito.
Este es un circuito muy simple pero hace un poco más difícil porque tiene que caber en un espacio pequeño.

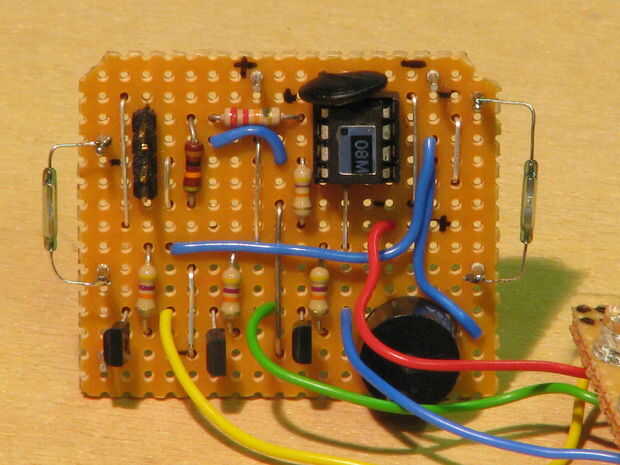

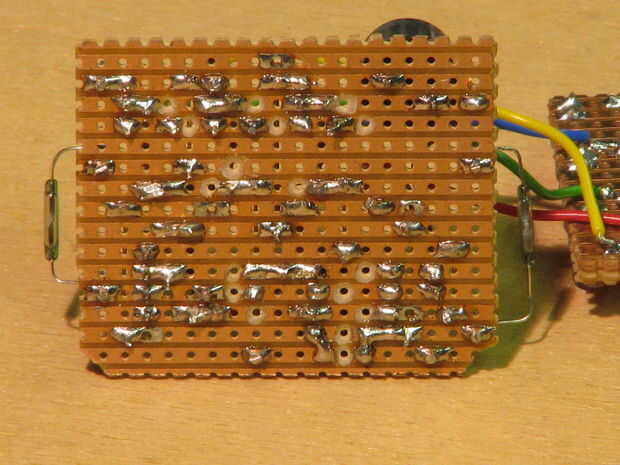

Las fotos muestran la colocación de componentes y puntos de rotura de la pista. Tenga especial cuidado de posicionamiento los enlaces de cables que unen las distintas regletas. Coloque el conector de la batería y los dos tableros en lugar de la lata por lo que se puede juzgar qué longitud para hacer la conexión conduce. Las conexiones de tres controlador a la Junta de matriz de LED pueden ser en cualquier secuencia.
(La primera foto fue tomada desde un ángulo leve y no aparecen las pistas y los pines del IC alinear. Voy a volver a hacer esto cuando tengo oportunidad.)
He utilizado los interruptores reed como me gustaba la idea de no tener ningún botones sobre el caso; Activación de algo utilizando un campo magnético es mucho más tecchy! Una de las cañas cambia la potencia y la otra es una entrada para el chip que es sondeado para alterar el flujo del programa. Va definitivamente a utilizar la idea de conmutación magnética en otros proyectos.

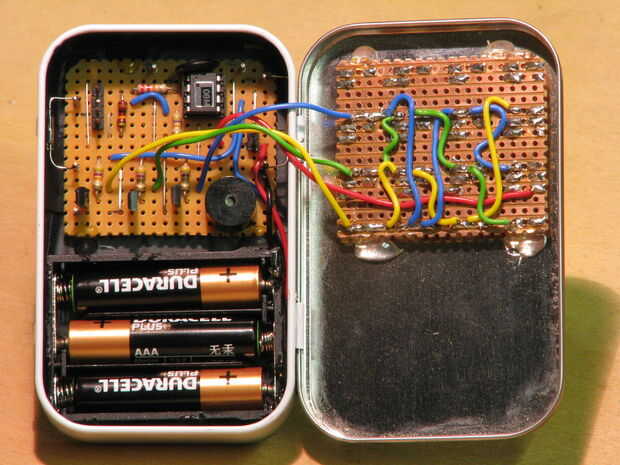

Una vez que todo está conectado, aplique cinta aislante en el interior de la lata, para evitar esos desagradables poco cortos circuitos que pueden convertir su maravilla electrónica en un pedazo de basura. Ubicar los tableros y virar hacia abajo con unos toques de pegamento caliente. Esto tiene la ventaja de ser seguro, pero usted puede palanca apagado si usted realmente necesita para sacar las placas.
