Paso 2: Explorar la matriz

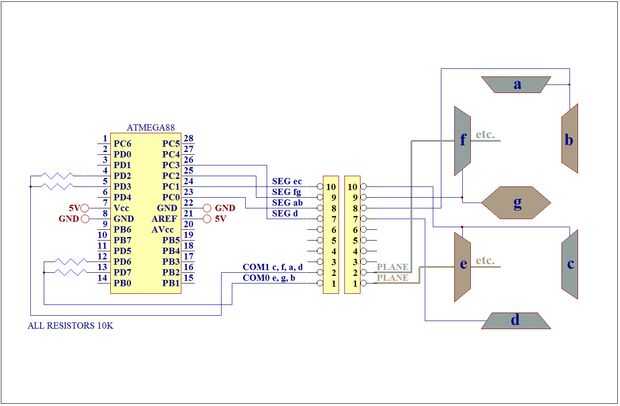

Este vidrio especial tiene 2 plano posterior (COM) pernos y pernos de 8 segmentos, 4 dígitos. Gafas con más dígitos o cifras requieren más planos de espalda pero que va explorando este vidrio plano posterior 2 solamente. Y sólo la izquierda. La cifra correcta es simplemente más de lo mismo. Alfileres de cristal 3-6 son para el dígito derecho.
Cada par de segmentos es controlado por un perno de la SEG y los dos pasadores de COM. Segmentos c y e de la cifra de la izquierda son controlados por pin 10 plus COM pines 1 y 2. Segmentos f y g son controlados por el pin 9 plus COM alfileres y así sucesivamente. Todos los segmentos son multiplexados entre las patas de cada segmento y COM pines. Segmento d solo es controlada por el pin 7 y COM1.
Esto es muy diferente de una pantalla LED estándar plus mientras que LEDs usan DC, LCDs requieren AC. De hecho si aplica DC a un LCD por mucho tiempo se dañará el vidrio.
La 2 COMs de un vidrio plano posterior dos requieren 3 niveles diferentes de voltaje para operar: Vcc/2, Vcc y GND. Puesto que el vidrio consume muy poca corriente (creo que RC con R alta y baja C), Vcc/2 es fácil de lograr con un divisor de resistencia con ambos extremos controlados por la uP. Los puntos centrales de los divisores están conectados a las OCM. Con uno de los extremos del divisor alto y uno bajo el (1.0 o 0.1) el divisor salida es Vcc/2. Ambos alto (1,1) la salida es Vcc, ambos bajo (0,0) la salida es GND.
