Paso 4: Mirar par un segmento

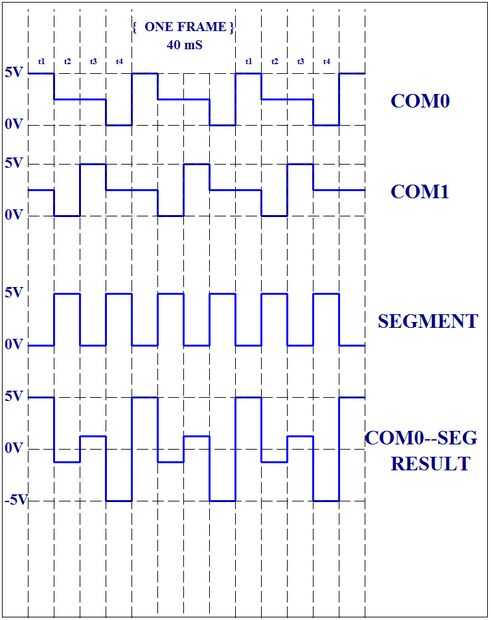

Los segmentos requieren Vcc o GND. A pesar de solamente voltajes DC presente WRT (en relación con) Gnd, los segmentos ver AC de la presentación de las tensiones en el momento adecuado (COM WRT SEG). Si se conecta el ' alcance tierra a un pin de la SEG y la sonda a un pin de COM se verá la forma de onda AC resultado. La corriente alterna proviene de la SEG en lo referente a COM0. Imagina poner el cable de negativo de un voltímetro a la SEG terminal y el positivo a COM0. En t1 el medidor leerá + 5 VDC (0V y 5V). Ahora en t4 el medidor leerá-5VDC (5V y 0V).
Es cómo se realiza la AC. No tienes que pensar más; sólo necesita niveles de CC en el momento adecuado.
