Paso 5: Controlar un par de segmentos

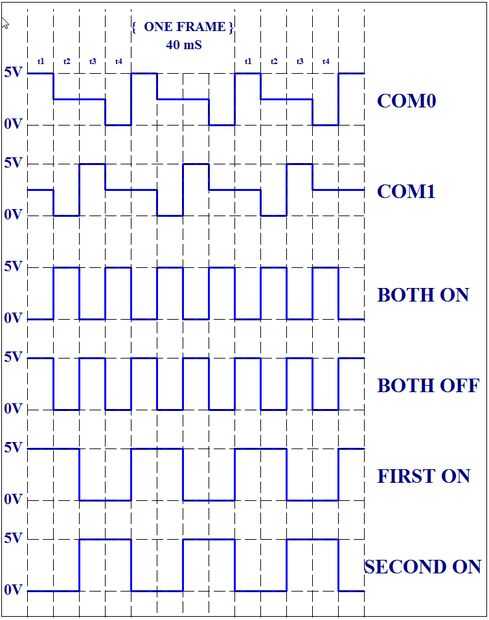

Distribución de las tensiones es la clave para controlar los segmentos. Cada par de segmentos requiere su propio por pin y sigue este patrón de distribución:
T1 t2 t3 t4
GND Vcc Gnd Vcc ambos segmentos en
VCC Gnd Vcc Gnd ambos de
VCC Vcc Gnd Gnd 1er segmento
Segmento de GND Gnd Vcc Vcc 2 a
De ab segmentos, ce, fg y d son los segmentos 1 a, c, g y d. 2 º son b, e y g.
Para la codificación:
0101 = ambos segmentos en
1010 = tanto de
1100 = 1 segmento en
0011 = 2 ° segmento en
En el mismo marco de tiempo de t1-t4, basado en una interrupción de 10 mS son controlados todos los SEGs y COMs.
En realidad, es fácil encender los segmentos. Solo se aplica a través de un pin SEG y ya sea pin COM 10V p -p y se encenderá. La parte difícil viene en apagarlos. Para ello, necesita 5 v p -p para el segmento no deseado en el momento adecuado. Aplicar las diferentes formas de onda arriba y todo sale en el lavado.
