Cómo conducir un Piezo con una Arduino

Hey todos! Luché con la fabricación de un zumbador piezoeléctrico ruidoso de 5volts. Me di cuenta. Es super sencillo y tan fuerte como la alarma de incendio. Si usted ha luchado con este problema... dar usted mismo un descanso... hay cero buena información en internet. Existen muchas sugerencias del foro y he intentado todos estos sin éxito:

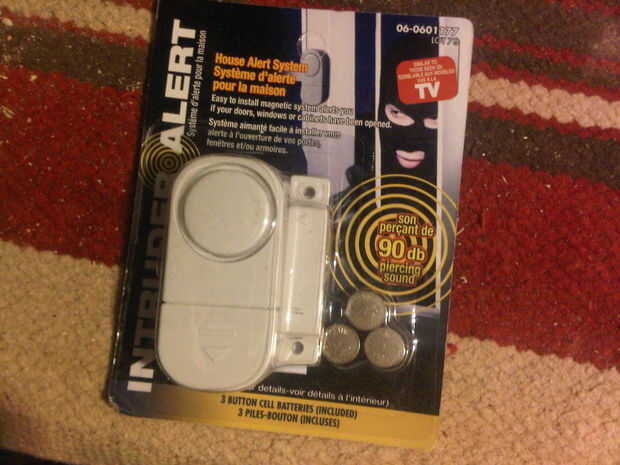

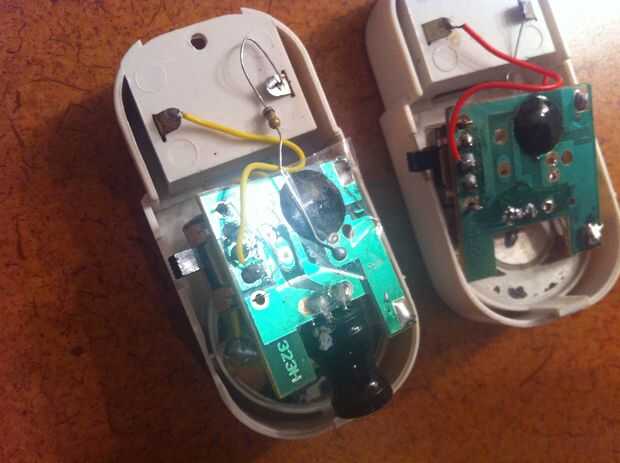

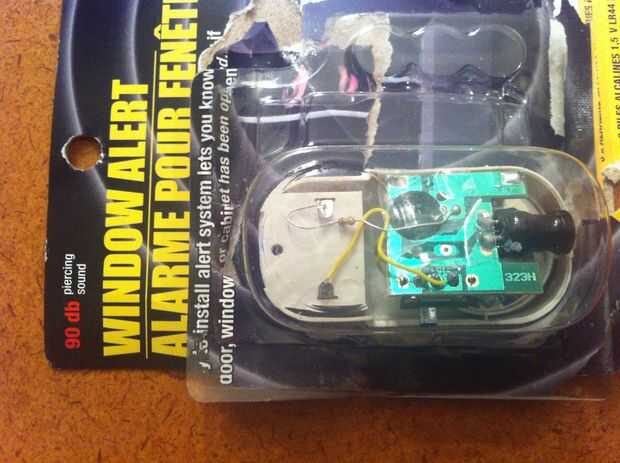

Pasé más horas de las reconozco. Ir a la tienda de dólar y comprar su generador de ruido alerta de intruso y tu encontrarás... un Auto transformador y una 'gota negra' de circuito. El blob negro es una onda cuadrada pulsante que puede producir el Arduino.

El transformador funciona bien. Si alguien puede explicarme la física detrás de su funcionamiento, timbre las súplicas en! Gracias.

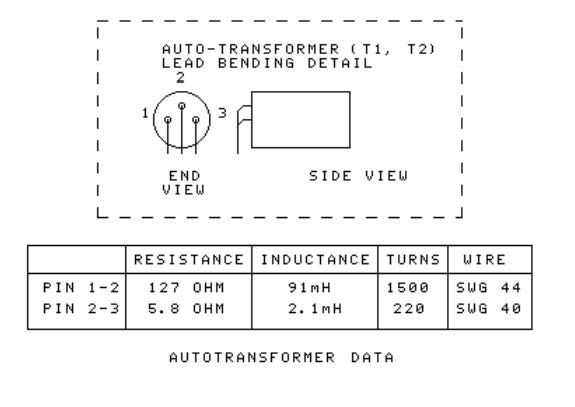

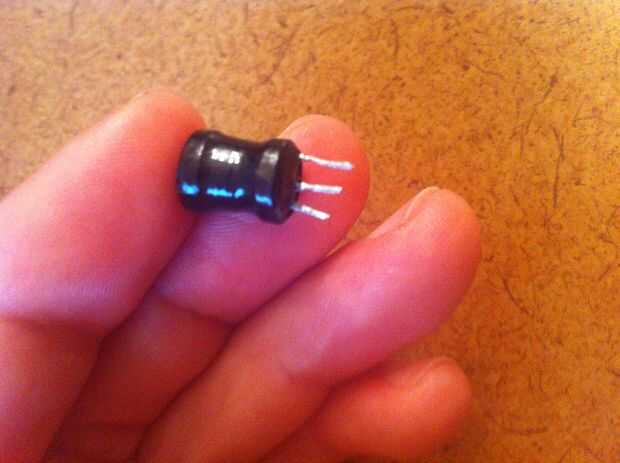

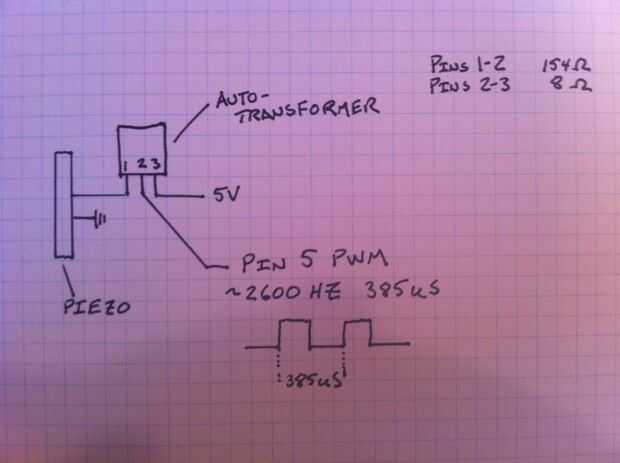

El autotransformador tiene tres cables y se puede medir la resistencia a través de los conductores para determinar cuál es cuál.  Aquí es el transformador que medí: Pin1-2 154 ohm y los pernos de 8 ohmios Pin 2-3 1-3 es de ~ 161 ohmios.  También ozitronics publicado algunos datos (ver imagen) en su 'autotransformador' con similar resistencia y 91mH / 2.1mH inductancia. Si alguien puede encontrar transformadores similares en Mouser estaría interesado en verlo. ¡ Gracias!

Créditos: robé el fotos/conocimiento/y contenido de los siguientes lugares:
-Cómo cosechar un piezoeléctrico. (apenas un cuadro)
-Este hombre tiene un temporizadores 555 circuitos par producir una onda cuadrada con un auto transformador. Versión en PDF

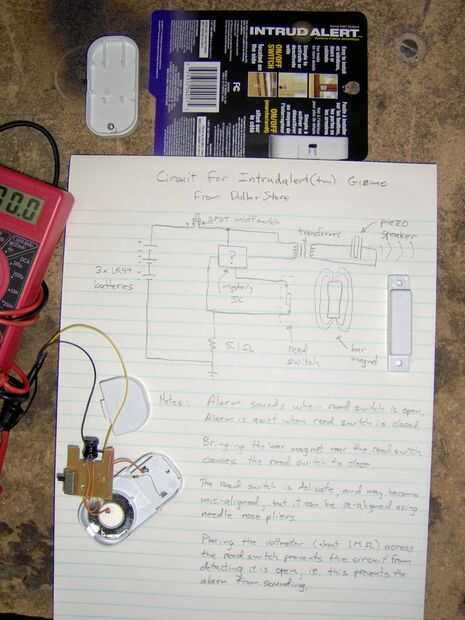

-El gato Lopez siempre este bonito esquema de la tienda del dólar con el circuito de la 'gota negra'

XXX

Etiquetas: Arduino, Zumbador piezoeléctrico
