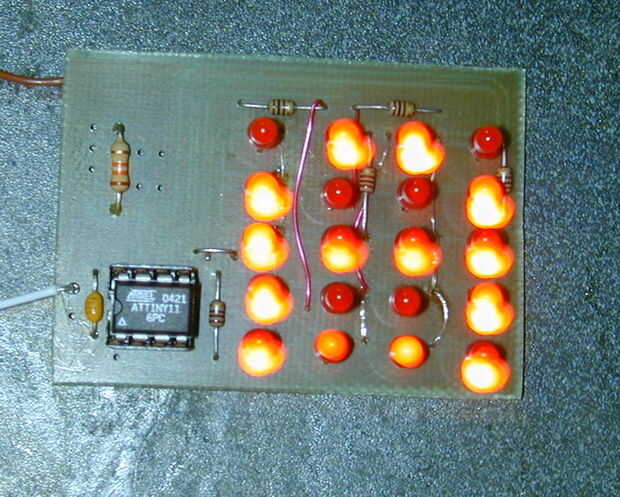

Cómo conducir una gran cantidad de LEDs de unos pines del microcontrolador.

Con el hecho de que muchos pines del microcontrolador tienen tres Estados (+ V, GND, o
"alta impedancia", coche N*(N-1) LEDs de pines N. Así que el pequeño 8
microcontrolador de PIN como un PIC12Fxxx o un ATtiny11 puede conducir 20 LEDs en
sus cinco disponible pines de salida y todavía tener un perno para algún tipo de entrada.
