Paso 1:20 LEDs de 5 pernos
todo el paquete) son atractivo precio y 'lindo', pero la pregunta
aristas en cuanto a cómo puede hacer el mejor uso de los pines de común
aplicaciones, como conducción de LEDs.

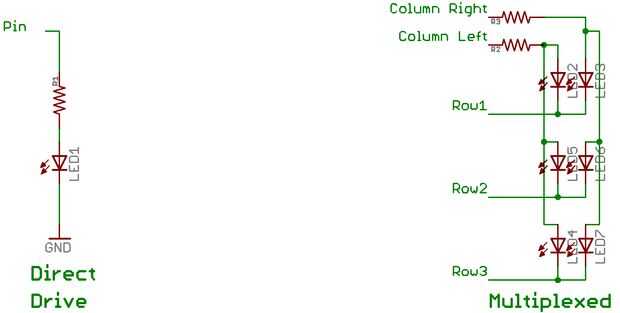

Un enfoque de conexión directa a la conducción de LED consume un pin para cada uno
LED. Un esquema de multiplexación tradicional donde están las filas de los ánodos de los LED
impulsado por un conjunto de N pernos y cátodo común de cada fila es conducido por
otro conjunto de pernos M se las arregla para N * M LED de luz con los pernos de N + M.
Sin embargo, en un procesador con solo 5 o menos salidas (como es el caso
con la mayoría microcontroladores de 8 pines), esto apenas te mete más
salidas de impulsión directa.
