Cómo conducir una gran cantidad de LEDs de unos pines del microcontrolador. (2 / 6 paso)

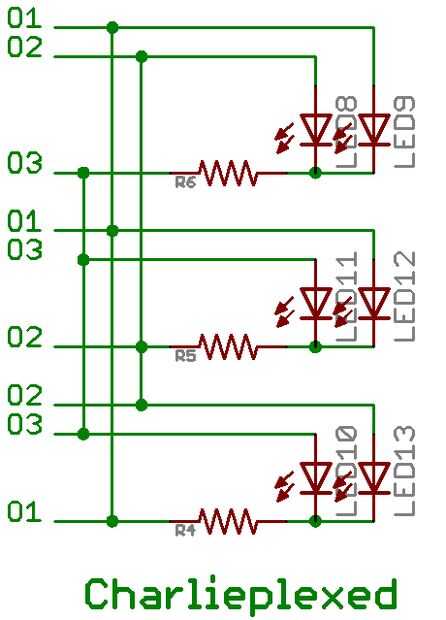

Paso 2: Charlieplexing

Suponiendo que los pines de salida son realmente tri-estado-poder (activo alto,
activo baja y alta impedancia (entrada)) también es posible compartir
los controladores de fila y columna y control N*(N-1) LEDs con pasadores de N solamente.
Uno de los pines está conectada con cátodos comunes de una fila de LEDs y conducido
baja y los pernos de N-1 restantes están conectados a los ánodos y cualquiera
impulsada por la alta a la luz de la columna, o como entradas para dejar el LED a la izquierda
apagado. Máxima llama a esta técnica "Charlieplexing" y lo describe en
(1); Microchip también menciona esto en su documento (2) (y
instrumentos en la placa PICKit 1 también.)

(1) "Charlieplexing - reducido número Pin LED Display multiplexado"
http://www.Maxim-IC.com/appnotes.cfm/appnote_number/1880

(2) consejos y trucos microcontroladores PIC FLASH de 8 patillas"
http://WW1.microchip.com/downloads/en/DeviceDoc/40040b.pdf

(3) Charlieplexing LEDs - la teoría un Instructable por rgbphil
