Cómo conectar Arduino y RFID (2 / 4 paso)

Paso 2: Conectar todos juntos

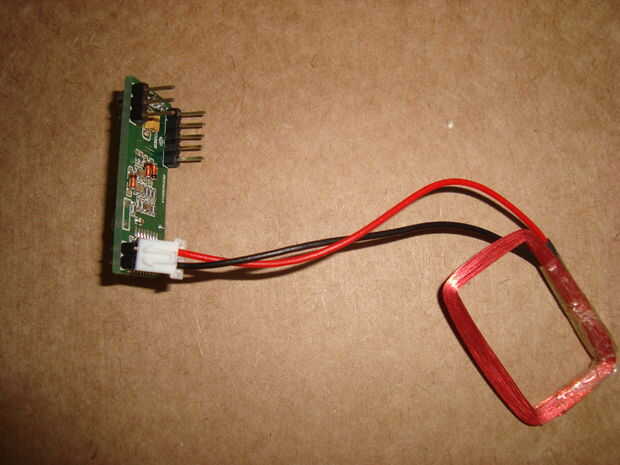

Conecte la antena en los pines adecuados como la primera foto.

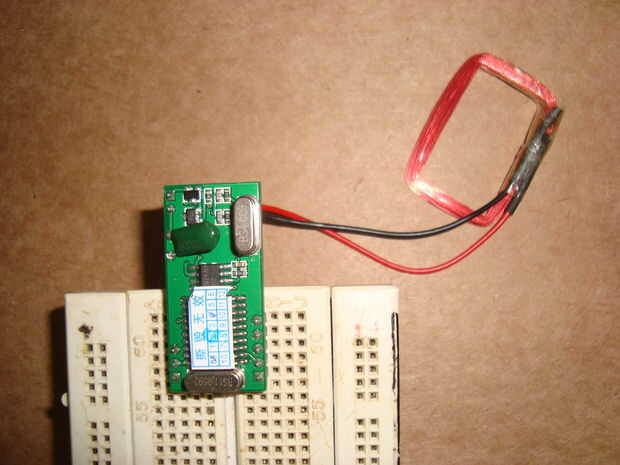

Enchufe el sensor RFID a la protoboard como la segunda foto de arriba.

Sólo 3 cables son necesarios 2 cables para fuente y otra para la serie line(communication) de la interfaz

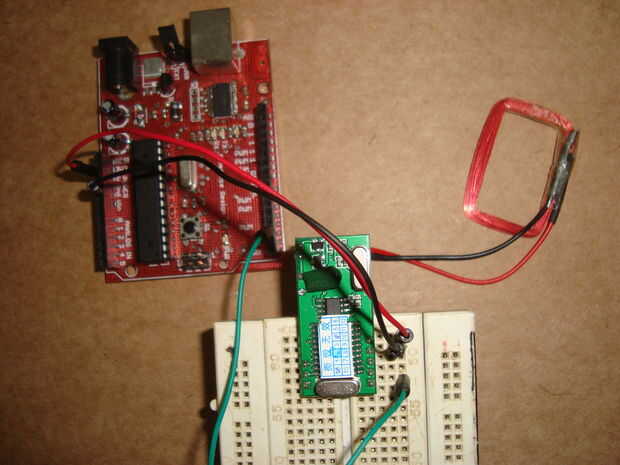

Los cables conectados como la tercera foto muestra.
Sensor RFID: PIN 1 -> Tx
PIN 2 -> Rx (no usado)
PIN 3 -> NC
PIN 4 -> GND
PIN 5 -> VCC (+ 5V)

TX de tablero RFID va al PIN Digital 2 en placa Arduino.

Eso es todo lo que va a necesitar de alambre.

Pasar al siguiente paso, el software.
