Paso 4: Identificar el cableado

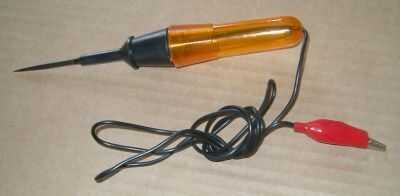

El clip rojo de la sonda se conecta a la tierra o la conexión común del sistema, que incluso podría ser el marco de acero del chasis de la recolección.
Aquí la punta de prueba está conectado al bastidor del chasis y la punta afilada atraviesa el primer alambre, el verde oscuro. Para proveer una zapata de soporte y evite puncionar el dedo, utilizar una pieza rígida de cartón.
Mientras que el cable verde oscuro, tiene asistente activar el intermitente derecho. La sonda debe responder por parpadeo, indicándolo se piercing el alambre que lleva corriente eléctrica a la lámpara del intermitente derecho.

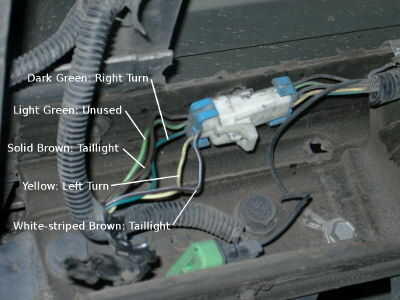

Repita con cada cable a su vez, observando cómo responde la sonda con cada activación de una función. Usted debe terminar confirmando las siguientes asignaciones de alambre:
Verde oscuro: A la derecha
Verde claro: (Sin usar)
Sólido marrón: luz trasera
Amarillo: Giro a la izquierda
Marrón con rayas blancas: luz trasera
