Cómo conectar Display(LCD) de cristal líquido con Arduino (1 / 4 paso)

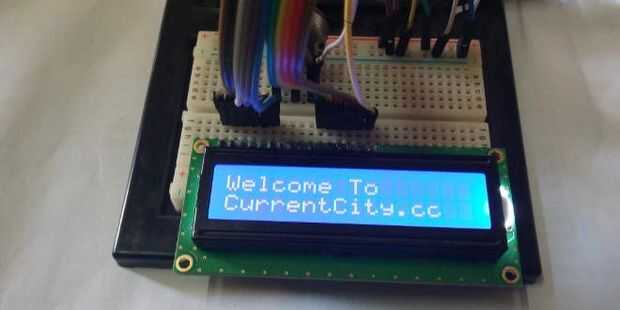

Paso 1: Cómo conectar Display(LCD) de cristal líquido con Arduino

Datos de

Hay diferentes tipos de pantallas pero para este tutorial vamos a utilizar pantallas de LCD que son compatibles con el controlador HD44780 de Hitachi. Hay muchos de ellos por ahí, y generalmente se puede saber por la interfaz de 16 pines. Vamos a usar las biblioteca de cristal líquido para Arduino. Aquí están las piezas que vamos a utilizar.

  • Controlador de Hitachi HD44780 compatible con LCD
  • Arduino Uno
  • 10kOhm potenciómetro
  • Algunos cables de puente
  • Un protoboard

Si usted vive en Ghana, puede obtener los componentes para comprar en el sitio web de Electrónica de inventar .
