Cómo conectar Display(LCD) de cristal líquido con Arduino (3 / 4 paso)

Paso 3: Diagrama esquemático y código de Arduino

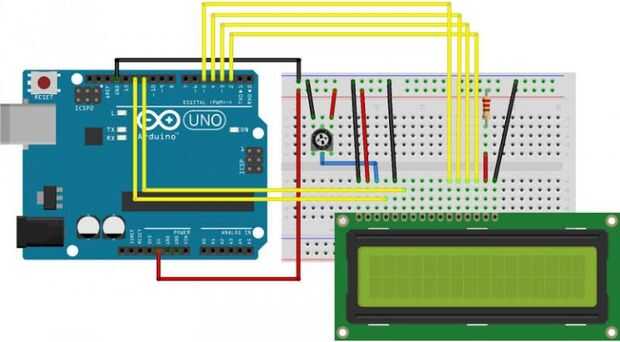

Arriba es una imagen de Fritzing de cómo conectar el LCD a un Arduino.

Aquí está el código de Arduino más abajo. Haga clic aquí para obtener una versión muy bien formateada del código.

incluir el código de biblioteca:
#include

inicializar la biblioteca con los números de los pines de la interfaz lcd LiquidCrystal (12, 11, 5, 4, 3, 2);

void setup() {/ / configurar número la pantalla del LCD de filas y columnas: lcd.begin (16, 2);

}

void loop() {}

establecer el cursor a la columna 0, línea 1

(Nota: la línea 1 es la segunda fila, ya que cuenta comienza con 0):

lcd.setCursor (0, 0); Imprimir un mensaje en la pantalla LCD.

LCD.Print ("Bienvenido a");

lcd.setCursor (0, 1); Imprimir un mensaje en la pantalla LCD.

LCD.Print("CurrentCity.CC");

}
