Cómo conectar un micrófono externo con una videocámara Canon (1 / 4 paso)

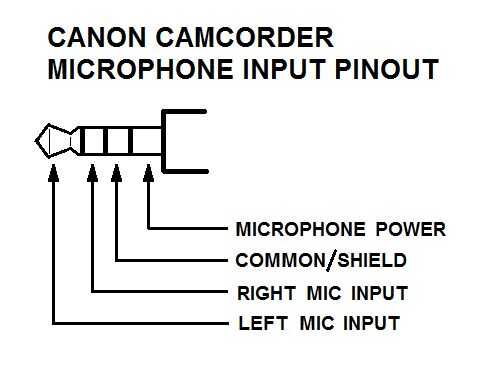

Paso 1: El pinout del conector

he conseguido droga hacia fuera el pinout del conector que se conecta a la cámara.  Por cierto, cualquier cámara que puede utilizar el kit de micrófono de inalámbrico WM-V1 utiliza este pines y es compatible con cualquier videocámara que Canon hace.  Si quieres ver si funciona con su cámara, visite el sitio web de Canon, busque en accesorios/micrófonos, encontrar el micrófono inalámbrico WM-V1 y haga clic en el enlace de compatibilidad para que aparezca una lista de las cámaras que utilizan esta conexión.

Es un conector de 4 conductores de 3,5 mm (1/8 pulg.).  Está configurado para su uso con un mike consumidor típico, y puede ser utilizado con un micrófono dinámico o un micrófono electret (de condensador).  Electret micrófonos necesidad de alimentación externa para funcionar y puede tener dos o tres conexiones.  Para un conector de dos electret, la energía de mike y la señal se realizan en la misma línea, y para un electret de 3 conectores, el poder y la señal están separados.  Un micrófono externo teléfono móvil utiliza 2 conectores, mientras que un micrófono de PC utiliza 3 conectores.

El gato de Canon proporciona una potencia de mike en una línea separada, para que pueda ignorar el cable de alimentación de mike y utilizar un micrófono dinámico o usar un micrófono de PC barato por la cámara.  ¡ Excelente!
