Paso 2: Conexiones para subir bocetos

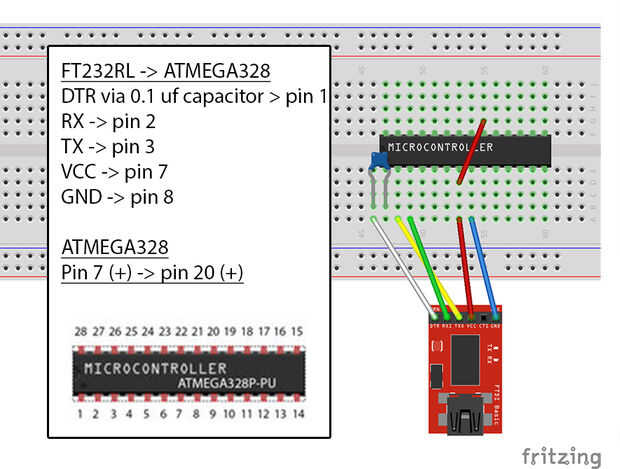

Este instructivo fue hecho de prisa y creo que las conexiones de la imagen son equivocadas. Debe ser RX -> pin 3 y TX al pin 2.
FT232RL -> ATMEGA328
DTR a través de 0.1 uf capacitor > pin 1
RX -> pin 3
TX -> pin 2
VCC -> pin 7
GND -> pin 8
ATMEGA328
PIN 7 (+) -> pin 20 (+)
Subir bocetos es el mismo como de costumbre.
Asegúrese de que usted seleccione el puerto correcto.

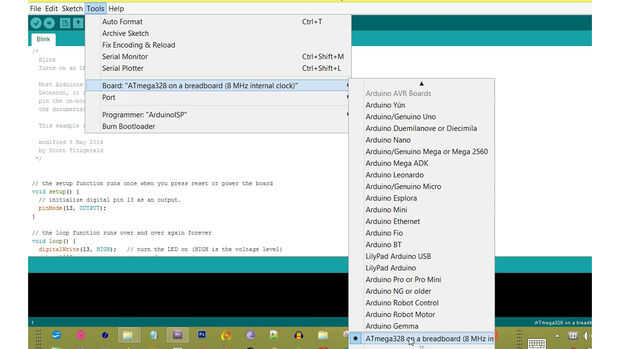

Si el ATMEGA328 corre a 8Mhz seleccione "herramientas → Board" y seleccione "Atmega 328 en un protoboard (reloj interno de 8MHz)".

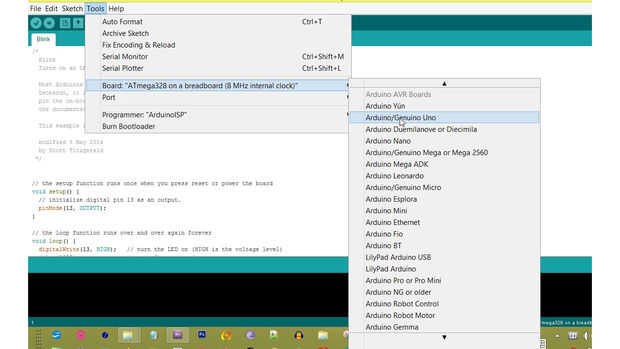

Si el ATMEGA328 es corriendo a 16Mhz seleccione "herramientas → Board" y seleccione "Arduino Uno".
