Cómo conectar un Sensor de entrada de Audio y salida (1 / 15 paso)

Paso 1: Las partes

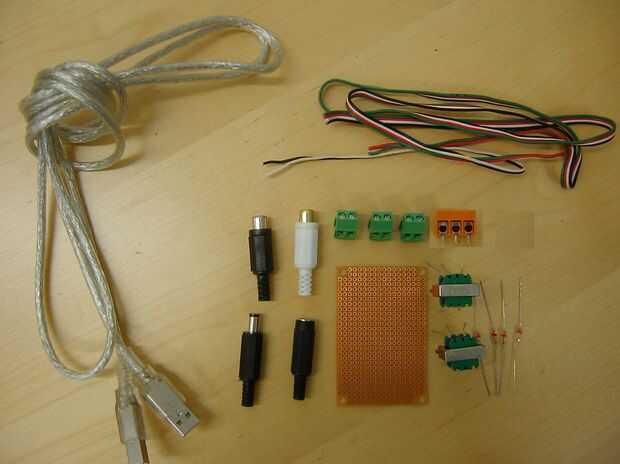

Mayoría de los componentes se puede encontrar en su tienda local de electrónica (e.g. maplin en Reino Unido, RadioShack en Estados Unidos, Tokyu Hands en Japón). Sin embargo puede que necesite utilizar la tienda de componentes electrónicos en línea (por ejemplo RS en Reino Unido, Digi-Key en los E.e.u.u., Marutsu en Japón) para transformador y diaode.

1 placa de circuito

2 transformador / ST-75
El transformador ajusta la tensión. En este tiempo, utilizamos 'ST-75' de Hashimoto-Sansui. Sin embargo podría utilizarse otro transformador si su satisfacer la especificación (e.g. triadaSP-29). Actualmente tratamos de averiguar que podrían o no utilizar.

4 diodos de germanio / 1K 60 (1N60)
El diodo permite que una corriente eléctrica en una dirección.

3 terminal de alimentación de 2 puntos
Entrada de audio, salida y energía.

1 terminal de alimentación de 3 puntos
Para el sensor.

2 RCA AudioPlug
Uno para entrada de audio y otro para salida de audio.

1 Cable cuádruple
Para el circuito y los conectores. La longitud depende de cuánto quieras.

1 cable USB
Por el poder.

1 conector de par de DC
Por el poder.
