Cómo conectar un teclado PS/2 para el iPhone

Aunque he visto muchas fotos de teclados PS/2 conectados a iPhones en Internet, todavía no se ha publicado un howto detallado sobre cómo conseguir este trabajo usted mismo.  Hasta ahora, es.

En este Instructable mostrará cómo puede hacer un teclado PS/2 al convertidor del iPhone, incluyendo todas las instrucciones de hardware y software.

Requisitos previos

  • Jailbreak iPhone – el SDK oficial no permite el acceso al puerto serie debido a la conspiración de Elf, por lo que el jailbreak es necesario.  Todo lo que necesitas saber sobre el jailbreak está en el iPhone Dev Team Blog.

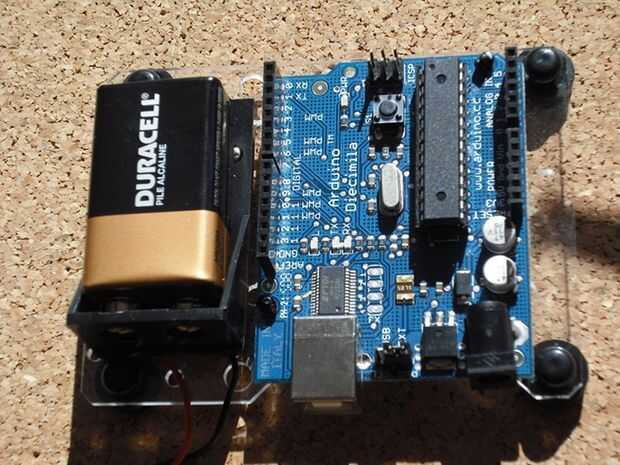

  • Arduino Diecimila o Dumilanove (o clon), en muchos lugares.  Este howto asume que está armada su Arduino.

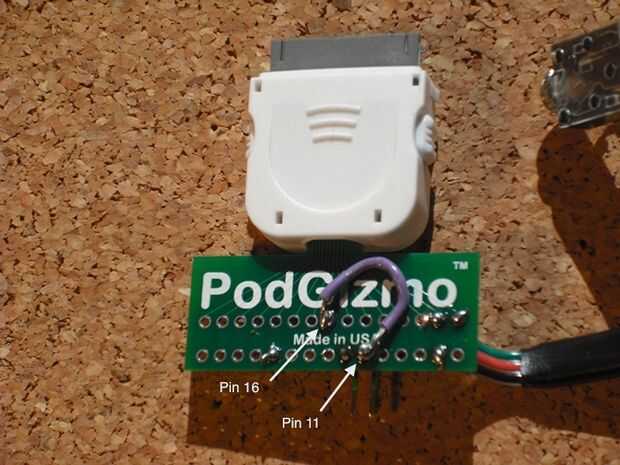

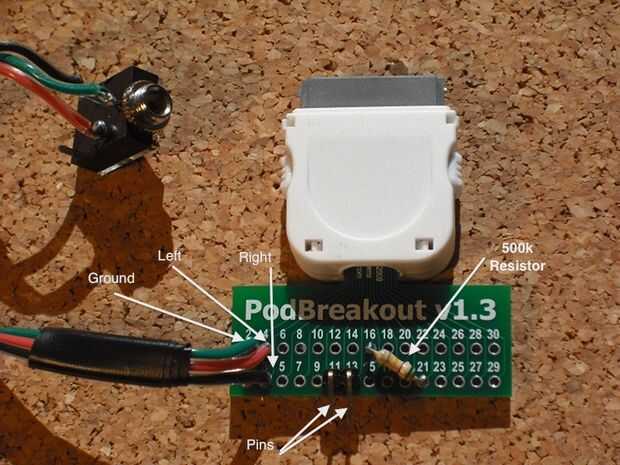

  • Un iPod Breakout Junta, como este de Sparkfun.  Funcionará cualquier producto similar.

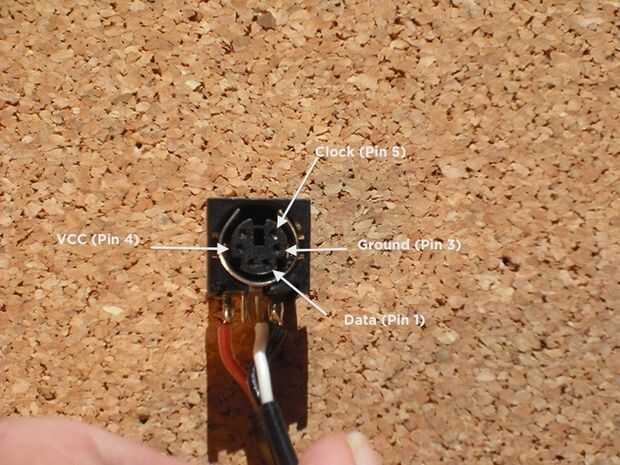

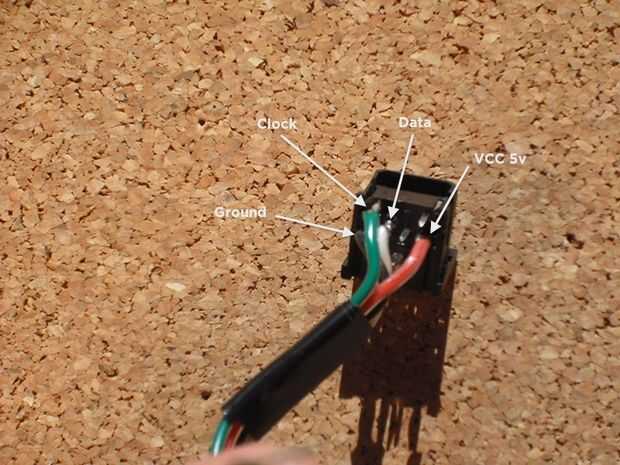

  • Un conector de teclado PS/2 hembra (Din 6).  Tire de uno de un ordenador viejo o comprar uno de Digikey o proveedores similares.
  • Cable, preferiblemente de varios colores y calibre de 24.  Estoy usando un carrete de RadioShack en las fotos abajo.
  • Resistencia de uno 500 k.  Estoy usando un resistor axial por-agujero de RadioShack, pero esto podría agregar a su orden de Digikey así.
  • Cautín y soldadura.  Si no sabes soldar, se puede aprender aquí y aquí.
  • (Opcional) Prender las cabeceras, como estas.  Me estas rompen y soldarlos a los extremos de los alambres, para que conecte muy bien en el Arduino.
  • (Opcional) Dulce 9v batería aprovechar tu Arduino en portátil disponibles en la Tienda del fabricante.
  • (Opcional) Auriculares estéreo de RadioShack o Digikey.

Etiquetas: Arduino, Iphone, Teclado, PS2
