Cómo conectar una LCD serial a un Arduino UNO

En este instructable le demostraré cómo conecté un serial LCD 16 X 2 a un Arduino UNO.

Hay un montón de instructables y tutoriales que muestra cómo conectar un LCD normal a un Arduino pero no muchos mostrando una LCD serial y en mi Arduino las clavijas para conectar los pines UART se ocultan. Con este instructable arroje alguna luz sobre este tema :)

Una de las razones por qué estaría utilizando una LCD serial es el hecho de que utiliza sólo 4 pernos en vez de 16.

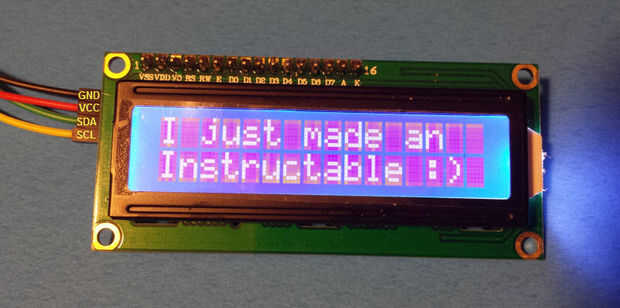

La UART o módulo serial que se adjunta a la parte posterior de la pantalla LCD es responsable de enviar y recibir comunicaciones serie entre el Arduino y la pantalla LCD y tiene un potenciómetro a bordo para ajustar el brillo de la pantalla.

Lo que necesitas para este proyecto es:

  1. Un Arduino UNO
  2. Serie LCD 16 X 2
  3. y 4 cables de puente machos a hembra.
Etiquetas: Lcd, Arduino, Uno, Serial, Comunicación, Uart
