Paso 7: Preparación de la entrada de energía
El RAMBo puede ser alimentado a 12V o una fuente de alimentación de 24V.

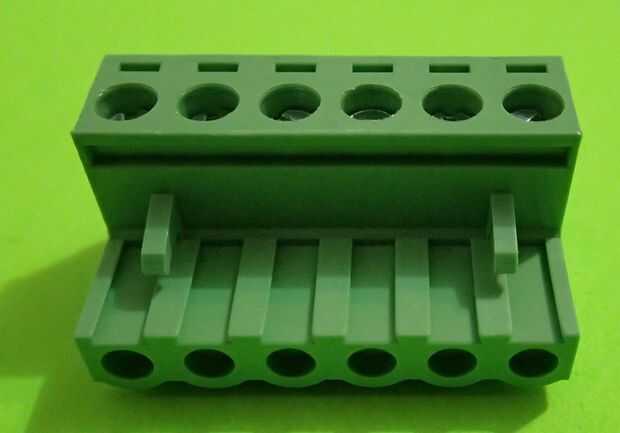

El conector de entrada de energía es el conector 6 pin Plug verde (o negro, dependiendo de la fuente) (ver imagen).
Es necesario pelar los cables de la fuente de alimentación y abra los tornillos en la parte superior del conector. Al abrir los tornillos, una placa de metal se reducirá lo que permite insertar el cable entre la placa metálica y la parte superior del agujero. Una vez que usted apriete el tornillo, el alambre se sujeta a la placa metálica.

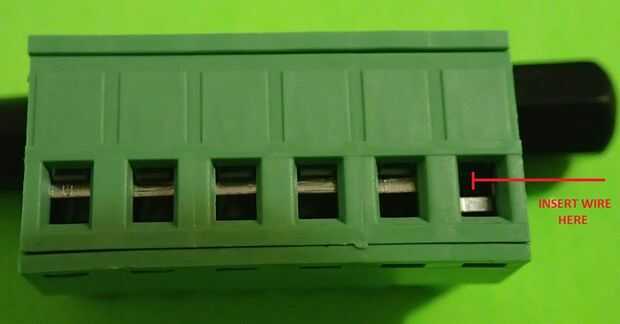

La segunda foto de arriba muestra la derecha más agujero del conector con la placa de metal baja.

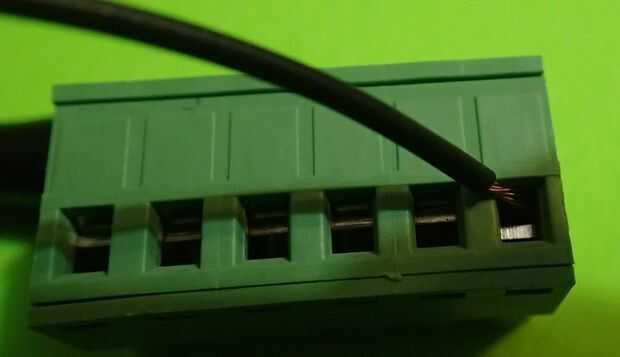

Una vez que usted inserte el cable en el agujero, apriete el tornillo para mantener el alambre en su lugar (ver imagen).
Asegúrese de que el cable está asegurado y no haya torones del cable están flotando ya que puede causar cortocircuitos.

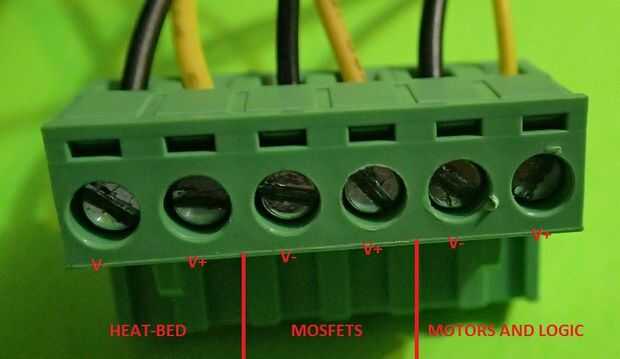

El conector tiene 3 pares de V + y V-cables. Asegúrese de no invertir los cables y use la cuarta foto de arriba como referencia de donde va cada cable.

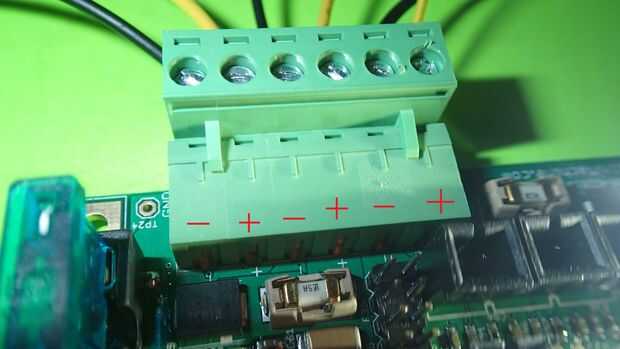

Doble debe comprobar las conexiones de cable y asegúrese de que las polaridades se invierten no insertando el conector estén apagado en el RAMBo y verificación de la que polaridad de los cables estén alineados con las polaridades de la Junta (ver imagen)

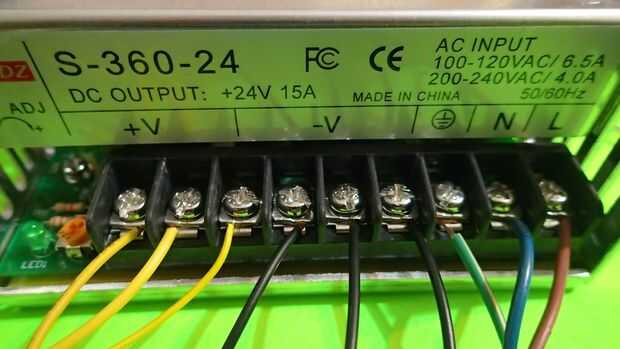

Ahora puede conectar los cables a la fuente de alimentación, asegurándose de que no se invierten las polaridades.
