Paso 3: Diagrama de cableado

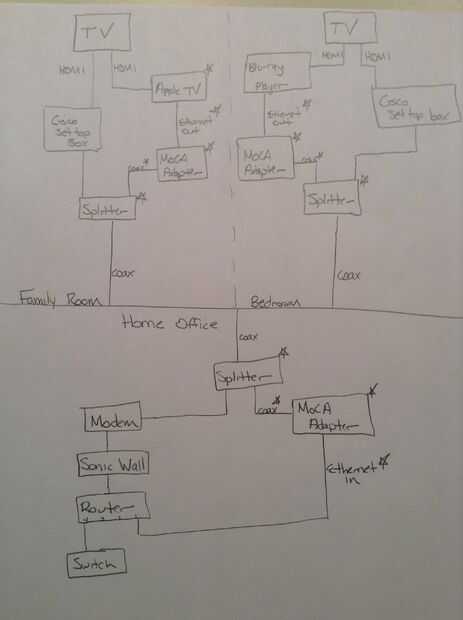

El dibujo adjunto muestra mis intenciones para una instalación de tres habitaciones. La primera habitación para empezar es donde usted encontrar tanto un Ethernet y coax drop en el hogar, que está en la oficina para este proyecto. He estrellado (*) donde estoy agregando equipos o cables que no existía previamente.
Los pasos siguientes explican las instalaciones de la habitación por habitación.
En términos generales, estoy agregando un separador del cable coaxial a cada habitación. Un puerto de salida irá al cable sistema caja superior (STB) mientras que el otro puerto irá al adaptador coaxial. El adaptador coaxial se conecta mediante un cable Ethernet a los dispositivos conectados respectivos.
