Paso 3: El circuito Simple

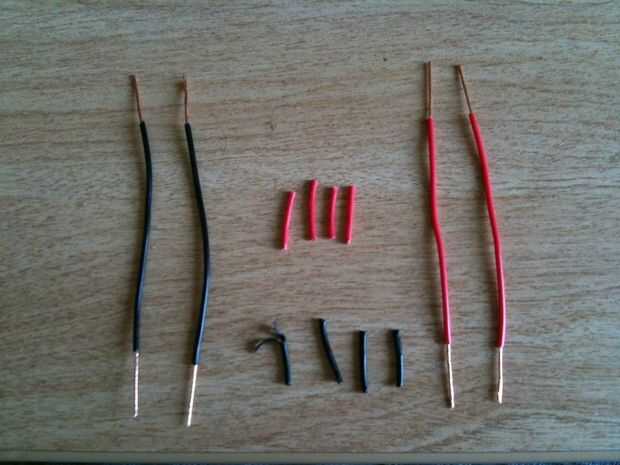

Cortar 2 trozos de alambre negro y 2 trozos de cable rojo. Las longitudes fueron alrededor de 5 a 6 pulgadas. Luego, corté un poco menos de una pulgada de ambos extremos de cada cable.
Con mis cables negro y rojo listos, me corte mi cable USB de extensión por la mitad y desnudó la mitad cortada de la final femenina para exponer todos los cables individuales. Hay 4 cables en los cables USB - verde, blanco, rojo y negro. Los cables verde y blanco son para datos, por lo que aquellos no son necesarios. Había cortado los cables verde y blanco, junto con todos de blindaje y de fibra - dejando solamente los cables rojo y negro que sale aproximadamente una pulgada y media por el cable USB. Me la pelaron un poco menos de una pulgada de los cables rojo y negro en mi extensión USB.
Puesto que el regulador de 5V solo tiene un conector de tierra, utilicé los dos cables negros que corté inicialmente - para hacer la soldadura un poco más fácil. Tomé de mis hilos negros, junto con el cable negro procedente de mi extensión USB y les torció todo junto con cuidado y segura. Puse algunos soldadura en esa conexión para asegurarse de que todos los cables me alojé juntos. Entonces, para mantener las cosas seguras, cubrí la conexión de 3 vías con cinta aislante.

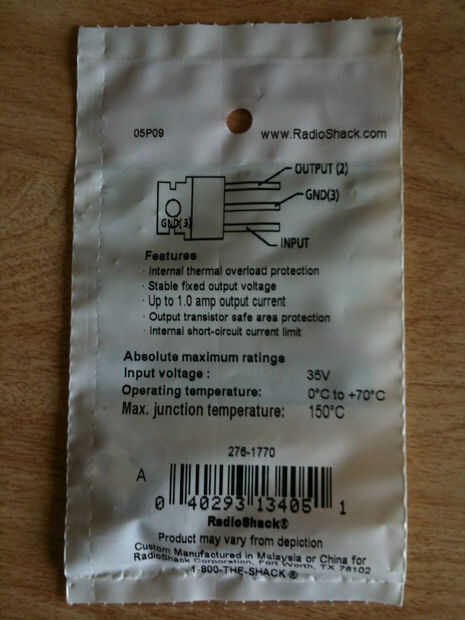

Una vez que todo el cableado estaba preparado, es hora de poner el regulador de 5V en la ecuación. Soldar los cables en las clavijas pequeñas desde el regulador de 5V puede ser una tarea. Usé una pequeña amarra para sostener mis cables en el regulador de 5V a facilitar mucho las cosas. Realmente ayudado - pude soldar bastante limpio puestos de trabajo en cada uno de los pasadores. Puesto que ninguno de los cables rojos fueron conectado a nada, no importaba que los soldado a que pines. Sólo asegúrese de que sabe usted si el regulador de 5V es acostado, la clavija de entrada está en la parte inferior, y el pin de salida es en la parte superior. Yo también doblado los pines en direcciones opuestas para mantener todo separado.

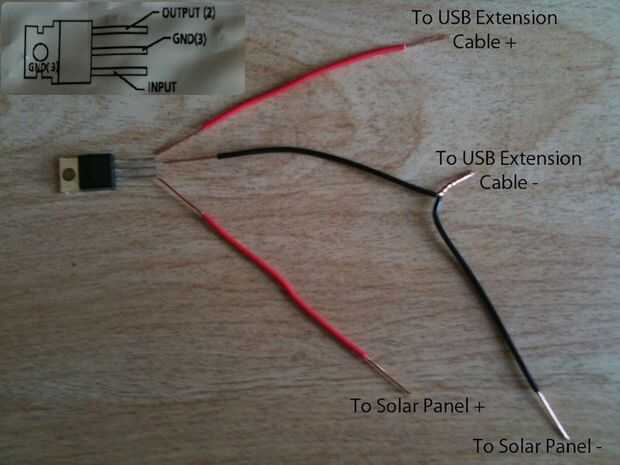

Lo fantástico de este cargador es que ya hemos terminado con nuestro circuito. Una vez que terminé de soldadura a mi regulador de 5V, conecté el rojo cable de la clavija de salida del regulador - para el cable rojo procedente de mi cable de extensión USB. Ahora, sólo tenía 2 extremos izquierda. Un hilo rojo que conecta a la clavija de entrada de mi regulador de 5V y un cable negro que conecta al Pin de tierra del regulador y mi cable de extensión USB.
