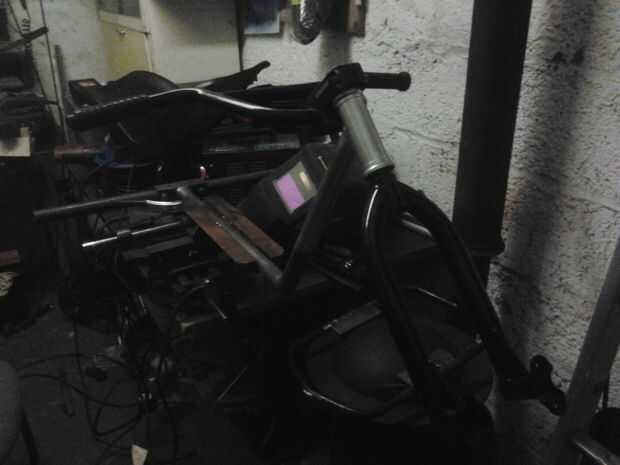

Paso 9: Custom construido marco con perno eje + asiento de riel
Lamentablemente no tengo todas las fotos que debo hacer que me olvide de tomar algunas fotos de algunas de las etapas importantes y algunos de los que resultaron borrosas para ser usable.

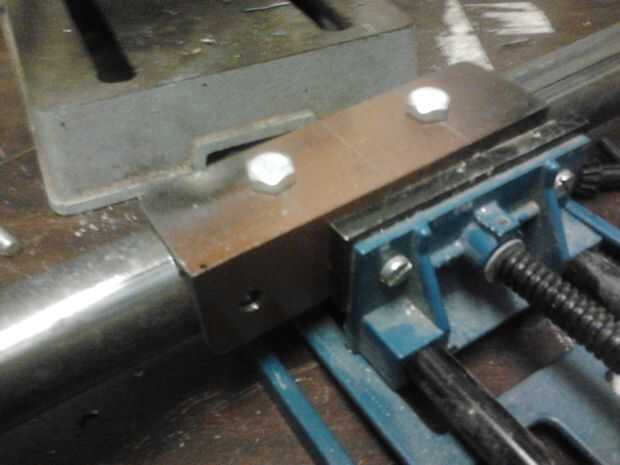

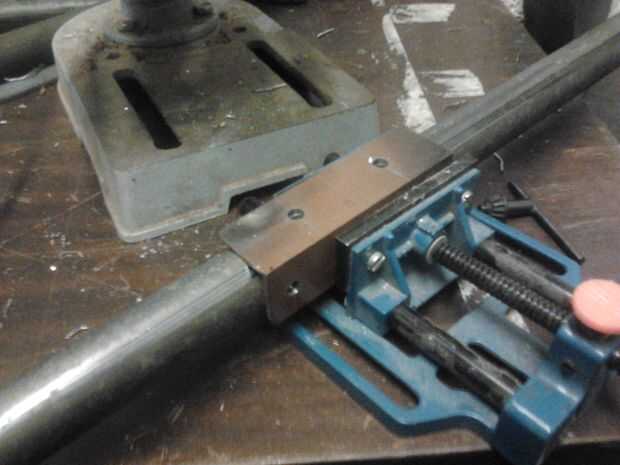

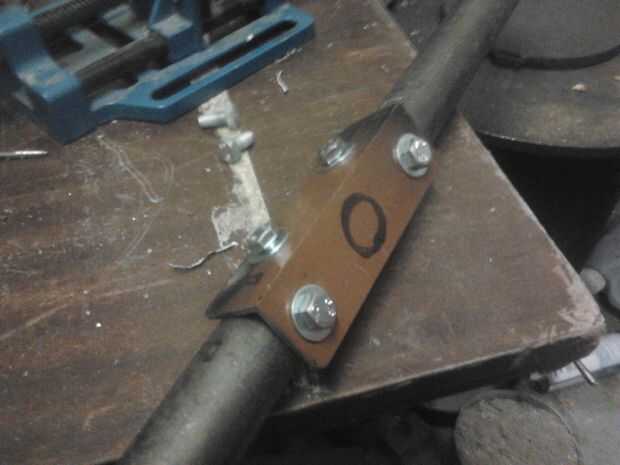

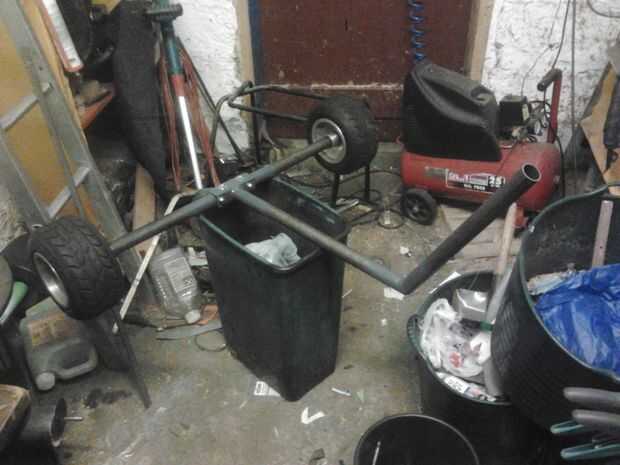

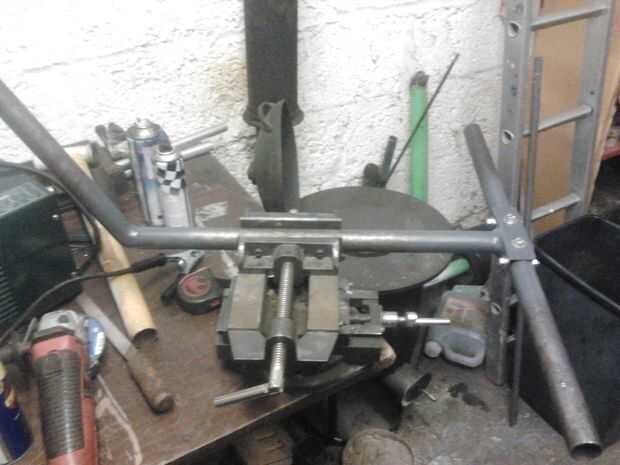

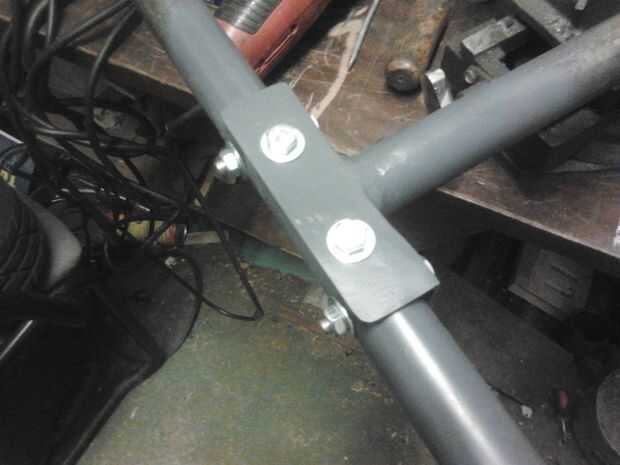

Decidí ir con una estructura modular con un perno en el árbol para que en el futuro podría cambiar el diseño de eje o añadir suspensión sin necesidad de cortar y soldar el marco otra vez.
No intentar y explicar cómo se hacía, la información está en las fotos.
Tengo un dibujo de escala realizado para darme las dimensiones exactas del trike a la 40 * rastrillo y el tamaño de ruedas para mi hacer el trike aprox 110 cm de largo entre la base de la rueda, pero este dibujo fue destruido durante la soldadura y el proceso de pulido.

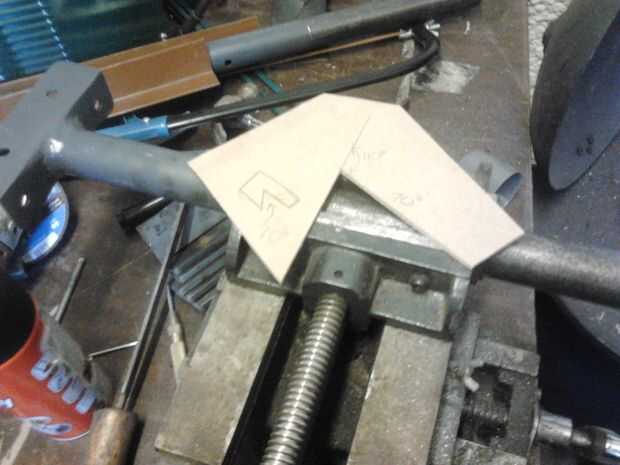

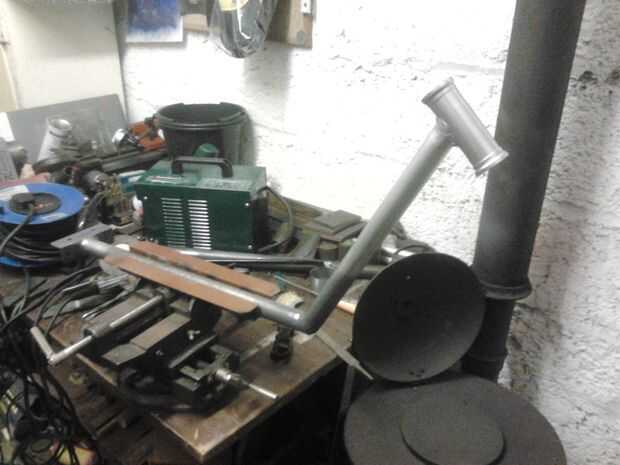

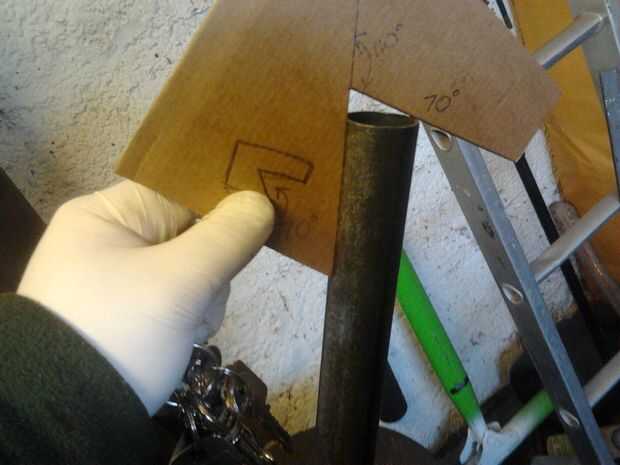

El tubo inferior se fija en un 60 * ángulo de tubo horizontal el tubo diagonal es aproximadamente 16" de largo y se corta en un 70 * ángulo para darle el 40 * rastrillo para el marco. Para cortar este ángulo me corte una plantilla de cartón en el ángulo requerido y utilizar esto para ayudar a forma que el extremo del tubo hacia abajo, el tubo fue también ligeramente festoneado por lo del tubo de dirección encajaría perfectamente.

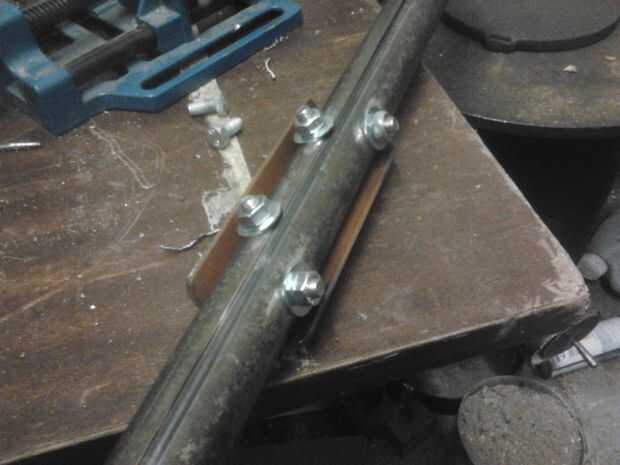

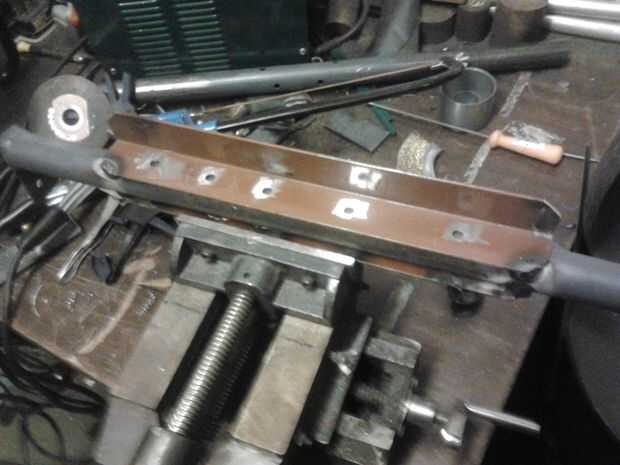

He utilizado angular de 30 mm para los rieles del asiento dar mayor fuerza los rieles también se perforaron y enchufe soldada para maximizar la fuerza de la soldadura normal.
