Paso 9: El sistema FPV
Nos centramos a continuación en la sección FPV de la construcción es decir, establecer su combo de cámara y el transmisor. Este paso es un poco complicado en este momento y necesita alguna explicación. Si no estás familiarizado con soldadura esto puede tomar un tiempo y hay algunos artículos que usted necesita a la fuente para esta configuración.

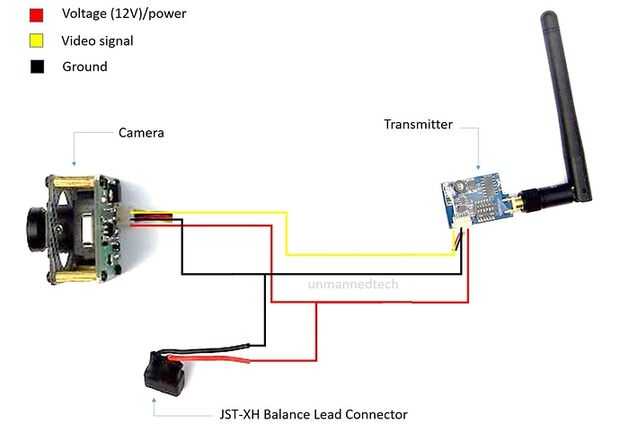

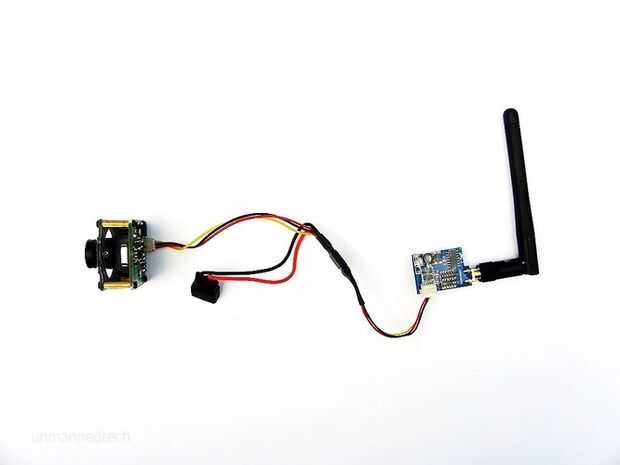

El diagrama de arriba muestra cómo configurar todo el sistema. Hay varias opciones para cómo hacer esto, pero nos decidimos por lo anterior, en este caso. Por lo tanto conectados los cables de tensión, señal y suelo de la cámara y también conectado un conector de cable de equilibrio para el sistema de energía. Este conector es un conector JST-XH como resaltado en la imagen. Los cables necesitados para hacer este venir desde los cables que se incluyen en los paquetes de cámara y el transmisor, algunos de repuesto cables para conectar el conector de cable de equilibrio y el conector de sí mismo. También solíamos del encogimiento del calor de la conexión para sobrehilar cosas para arriba. El resultado final es inferior y tenemos nuestro sistema FPV.
