Paso 1: Lista de piezas
Antes de empezar, aquí está una lista de los equipos utilizados en esta construcción:
- Kit de herramientas de la DroneBuildr - antes de empezar, es una buena idea tener todas las herramientas que se necesita completar la construcción; Este es un gran kit pequeño que tiene todas las herramientas necesarias (menos un soldador).

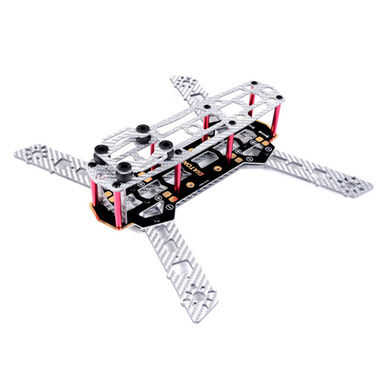

- El juego de bastidor de plata hoja #37- como se mencionó anteriormente, este es un gran kit pequeño que tiene todos los tornillos etc para la construcción del marco.

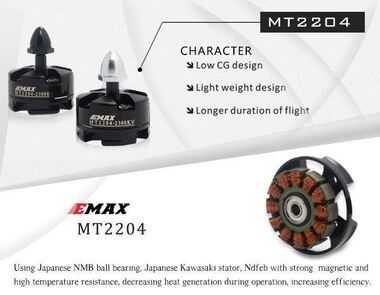

- El pack combo de Mini Quadcopter Motor/ESC- que incluye cuatro motores de MT2204 y cuatro 12A salida diseñado para el uso sobre quadcopters mini.

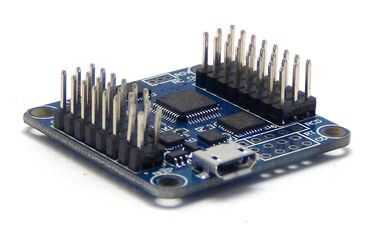

- Controlador de Flip32 + vuelo- esto es el 'cerebro' de su quadcopter. Controla todos los componentes de tu quad y elegimos el Flip32 + ya que este es un fácil de operar, controlador de vuelo de calidad. Tiene sensores adicionales como un sensor de presión y brújula que mejora el rendimiento y facilita el quad volar.

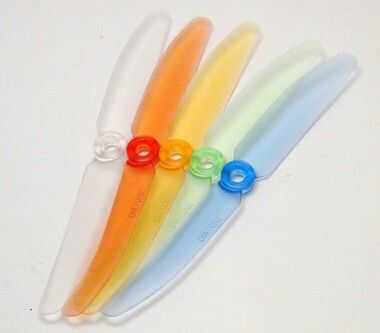

- pack de hélice plástico 5030 - son propulsores adecuados para los motores de la unidad de Motor/ESC utilizado.

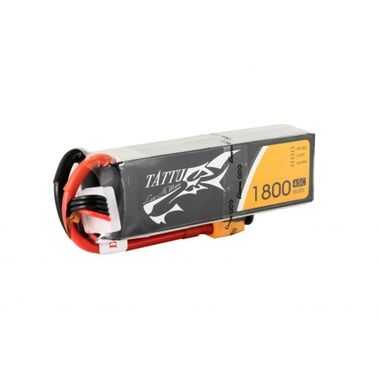

- TATTU 1800mAh LiPo batería - utilizamos esta batería ya que es de un fabricante de alta calidad (Tattu - uno de los líderes del mercado en baterías) y es una perfecto mini FPV carreras quadcopter batería.

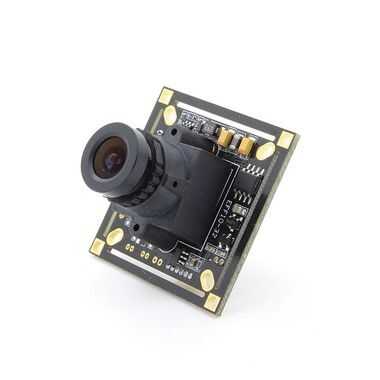

- 811 de EMAX Sony 700TVL CCD cámara de vídeo8 - esta es tu cámara FPV estándar pero con una resolución bastante alta (700TVL).

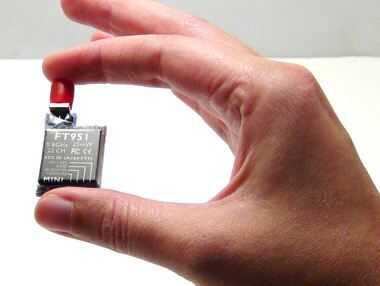

- FT951 5.8GHz 22Ch 25mW mini transmisor vídeo -este es el dispositivo que transmite la señal de vídeo hasta sus monitor/gafas y esto es una gran opción para un quad FPV ya que es pequeño y ligero.
- El receptor de radio de RadioLink R9D - Tech sin tripulación pronto se siembra estos receptores. Este es el dispositivo que recibe la señal de la emisora de radio que le dice el quad lo que debe hacer - es absolutamente esencial para este!
- Un controlador de vuelo en paquete de cable receptor - este es el cable que conecta el receptor de radio con el controlador de vuelo.
- 10 cm largo macho XT60 alambre - necesita esto de la soldadura en la placa de distribución de energía (que es incorporado en el marco de la lámina de plata que usamos aquí) en orden al poder todo el sistema. También se necesitan un montón de accesorios para completar este build y a hacer las cosas ordenadas. Por ejemplo, necesitarás una correa de Velcro de 20 cm para asegurar la batería (hemos utilizado un poco de velcro normal), algunos zip-tiesto asegurar los CES y también utilizamos algunas cinta aislante negra para limpieza. También tendrá acceso a un soldador (y algunos soldadura) y un encogimiento del calor. Eso es todo el kit que hemos utilizado en esta construcción específica y esto se puede, por supuesto, aplicar a varios otros marcos y variaciones sobre el kit pueden ser utilizadas
