Paso 11: Las cosas buenas. El fpv
Muy bien. Ahora si estuviera loco se podría realmente conseguir esta cosa volando ahora mismo menos el FPV. Pero porque FPV es tan increíble permite continuar y termina nuestra construcción.
Hay 4 partes para el sistema FPV que necesitamos instalar. Son
- Un transmisor de Video (VTX)
- Una cámara FPV
- Un cable de extensión de antena (cola de cerdo)
- y una antena.

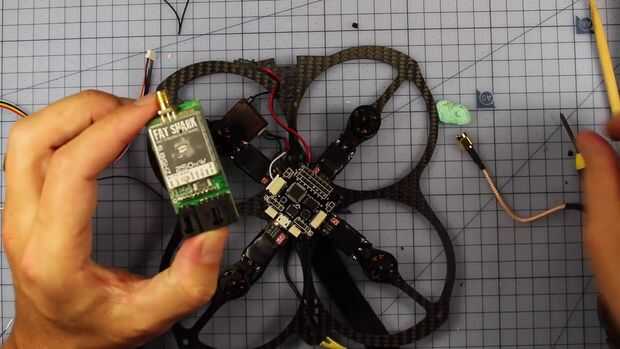

Permite iniciar con el VTX. Esta es la parte que va a enviar nuestra imagen de nuestra cámara hacia fuera a nuestras gafas / monitor / iPad.
Su super fácil de configurar y es el último bit de soldadura debemos en nuestra PDB. Debemos tener 2 cables de repuesto 12v, viene de nuestro PDB que suelda en el paso 8.

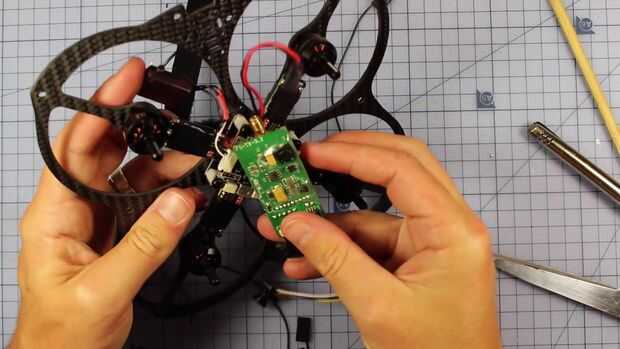

Estos cables son lo que va a estar alimentando nuestro VTX. Dependiendo de qué VTX usas necesitará conectar los cables a un enchufe que encaja en su VTX así que puede ser accionado para arriba. Super sencillo y si ha hecho esta ahora usted no tienen cualquier dramas.
A continuación podemos conectar nuestra cámara. Esto también es super simple. La VTX tiene 3 cables que salen de lo que son amarillo, negro y rojo con un enchufe pequeño en el extremo. Todo lo que necesitas hacer es enchufarlo en la parte posterior de la cámara y... BOOM su conectado.
Costumbre realmente conectar el cola de cerdo y la antena todavía hasta después de que todo el marco. Que es en realidad un siguiente paso...
