Paso 6: Juntándolo todo
Ahora que hemos elegido nuestros componentes, podemos comenzar a construir.
Paso 1: montaje de la estructura y montaje del controlador de vuelo.

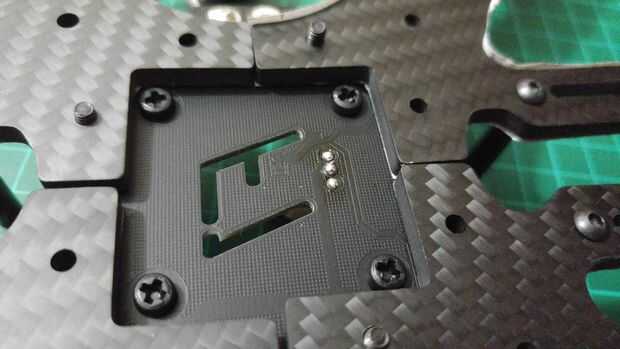

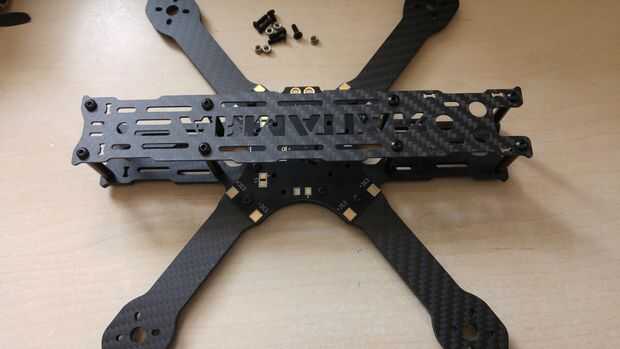

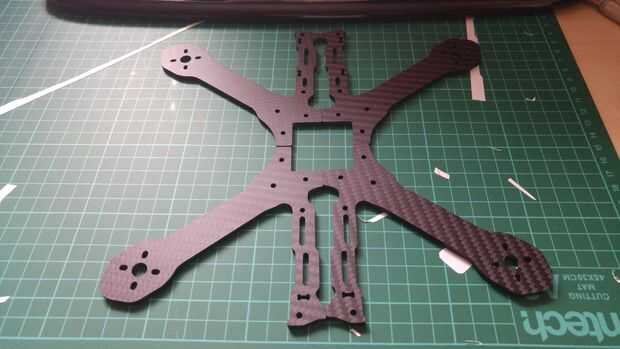

Lo primero que tenemos que hacer es montar el cuadro. Mayoría de los fabricantes proporciona un manual de instrucciones, generalmente en su página web. Siga las instrucciones del manual y montar el cuadro, asegurar que los tornillos de montaje del controlador de vuelo estén en su lugar. Una vez montado, puede montar el controlador de vuelo. Cualquiera puede hacer la soldadura para el controlador de vuelo mientras se monta o se puede hacer antes de que se monte. Decidí mientras está montada como mantiene firmemente en su lugar como estoy de soldadura de la soldadura.

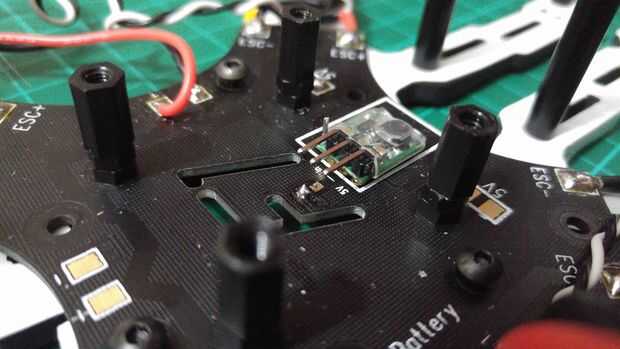

También puede conectar el regulador de voltaje en este punto. Sólo es necesario un regulador de voltaje cuando usas CES que no tienen un BEC en ellos. Estoy usando CES que no tienen un BEC va a necesitar utilizar un regulador BEC o voltaje externo. Mi marco viene con una integrada potencia distribución tablero (PDB) que tiene los agujeros donde puede soldar el regulador de voltaje para. Tuyo no puede. Si no, simplemente conecte el VIN y GND a uno de los repuesto positiva/negativa en su tablero de distribución de energía. Te voy a mostrar cómo mina conecté a PDB.
Bajar chip 5V o regulador del buck es bastante común y es muy sencillo. El chip viene con un jefe del pin que tiene 4 pines. Sólo necesitamos tres pines así que rompen uno para que tengas 3 pines. El jefe del pin de la soldadura en VOUT, GND y VIN. Una vez soldado necesita un puente el SHDN a pin el VIN pin. Esto es hace la 600mA corriente de salida. Si no fue tendido un puente sobre la corriente de salida sólo será 20mA que no es suficiente para la electrónica de potencia. Lo hice por soldar un perno tomado de un jefe del pin para los dos. Un método más simple es puente con sólo la soldadura. Una vez en puente, VIN y se conectan al GND cualquier repuesto +-almohadillas en el PDB. La VOUT y GND conectan a las patas de alimentación del controlador de vuelo. Una vez que está conectado al controlador de vuelo, entonces puede alimentar su electrónica de él como los LEDs y el receptor.
