Cómo construir el QuickPlayer extremo (3 / 10 paso)

Paso 3: Crear el circuito de Audio

El circuito de audio para el Quickplayer es casi tan fácil de construir como el circuit.l video

El circuito de audio en el Quickplayer es como sigue:

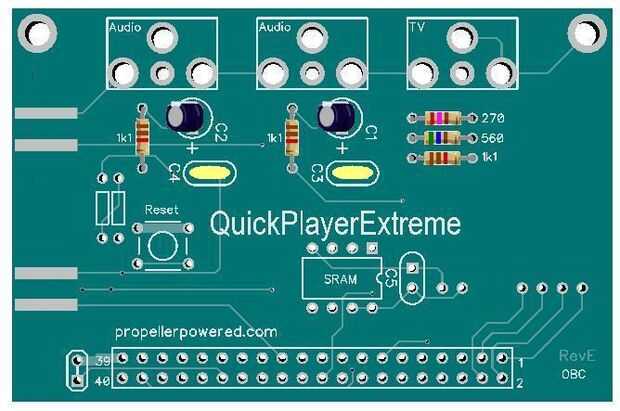

  • Insertar y soldar las resistencias de dos 1.1 k indicadas en el PCB.
  • Introducir y soldar la 0.1uf tapas en C3 y C4.
  • Introducir y soldar los casquillos electrolíticos de 10uf en C1 y C2.

(Importante! la raya blanca "negativo" debe estar lejos del signo +!)

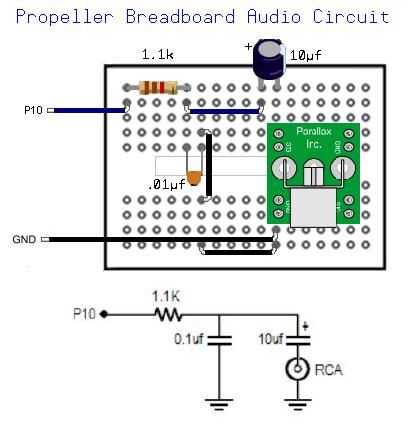

Para los que construir su propia versión de Quickplayer desde cero, se refieren a la imagen dos, crear el mismo circuito dos veces (si quieres sonido estéreo) conexión para hélice entrada-salida P10 y P11.
