Paso 3: materiales
Por eso he querido estas alas para ser razonablemente portátil, tan ligero como sea posible y para poder conseguirlas y rápidamente (Halloween es frío aquí y no quieres estar fuera después de una fiesta tratando de bajar las piezas). Necesitaba hacer las alas en una mochila.
Decidí volver a usar una mochila que tenía por ahí. Debido al tamaño que quería, opté por una mochila con una correa de la cintura. También ayudará a una buena cinta fuerte para fijar las correas del brazo juntos siendo capaz de levantar los brazos. Si las correas están tirando hacia atrás contra sus hombros, su rango de movimiento se limitará enormemente, aunque no lo suficiente para causar problemas.
A esta mochila, wilI se necesitará agregar una placa de base para el apernado de las alas y el hardware. Una pieza de 2 pies por 1 pie de madera parecía hacer el truco para mí. Entonces usted puede ajustar hacia abajo para eliminar el exceso de madera más adelante.
Usted necesitará las tuercas y pernos. Usé 1/4" tornillos para el montaje de las alas ellos mismos y los pistones, ya que tienen mucho estrés. Para abisagrar, puede utilizar un perno más pequeño. Para los pistones, se necesitan 4" tornillos.
4 1/4" de ancho por 4" de largo tornillos con tuercas para los pistones.
7 1/4" de ancho por 2.5" de largo tornillos para sujetar las alas y mochila
10 pernos más pequeños, todavía 2.5" de largo para ala pivotes
14 las arandelas de metal, por lo menos 1.5".
50 paquete de arandelas más pequeñas (aunque las mayores funciona bien, basta con éstos para los pivotes del ala. Su kilometraje puede variar, pero si no tienes una prensa del taladro, os recomiendo usar arandelas siempre que sea posible)
Las alas se hará de tubo de aluminio cuadrado. Esto hará más fácil perforar agujeros a través de muy bien. Con 1 pie por pulgada cuadrada el diagrama, compré unos 60 dólares de la tubería.

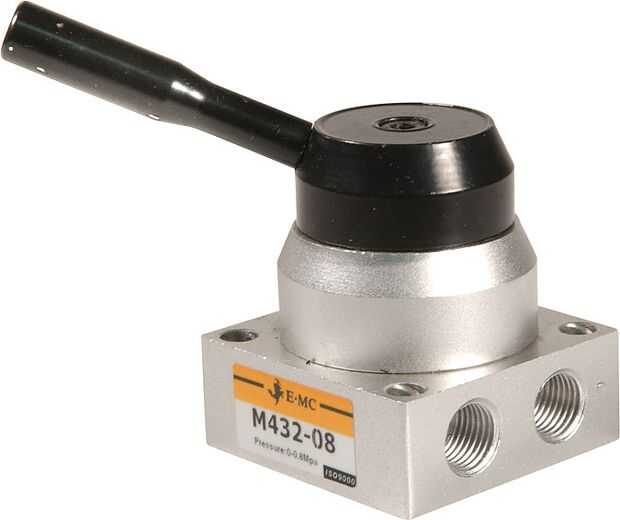

En mi zona tenemos una tienda llamada Auto de princesa. Básicamente es una tienda enorme hardware barato/superávit. Entiendo que un lugar llamado puerto de carga también sirve este propósito. Desde aquí tomé el tubo neumático, conectado en push, los pistones y un interruptor neumático. Compré un interruptor de 3 posiciones 5. posición 3 es la parte importante. Se permite que el aire se mueva en ambas direcciones y tiene una posición neutral. Esto le permite apagar el aire. Puede ser útil cuando se empieza a jugar con energía de aire. Desde entonces he cambiado a un conmutador de 2 posiciones, pero hay que ser cuidadoso al presurizar un sistema como ése, ya que podría abrir o cerrar si se ha liado con entre pressurizations. En la práctica esto no sucede una vez que estábamos acostumbrados a jugar con el aire, pero es bueno tener en cuenta.

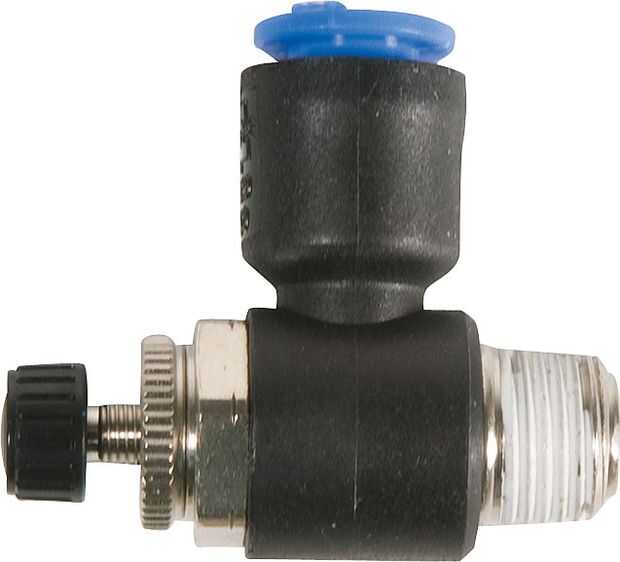

Limitadores de velocidad no son negociables. Esta es la advertencia de seguridad obligatorio. Las alas no pesan mucho, pero podrían golpear a alguien, y no quiere ser que Guy. Comienza con lento, lentamente su manera más rápida de trabajo.

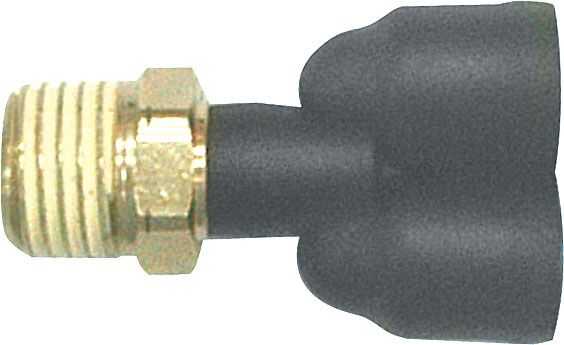

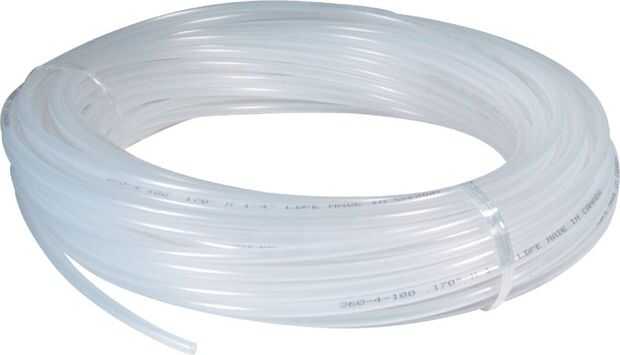

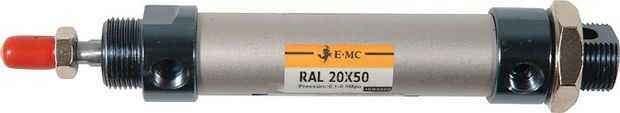

Estos pistones están disponibles en muchos tamaños, pero elegí a tiro de 4 pulgadas. Eran menos de 20 dólares. fue de 100 pies de tubo de unos 10 dólares, y los accesorios para conectar todo (splitters, limitadores de velocidad, etc.) eran 2 a 4 dólares cada uno.
Poder era la última pieza del rompecabezas. Originalmente planeaba comprar un actuador lineal (una especie de pistón eléctrica, si te gusta), pero eran muy caros. Sin embargo, los neumáticas eran bastante asequibles, por lo que rápidamente golpeó en eso, pero no estaba seguro de cómo iba a poderles. Googleando para herramientas de aire portátil me llevó a CO2 líquido.
El CO2 líquido es muy alta presión, pero el nivel de kit de manguera y guarniciones no van a manejar esas presiones. Necesitaba un regulador.

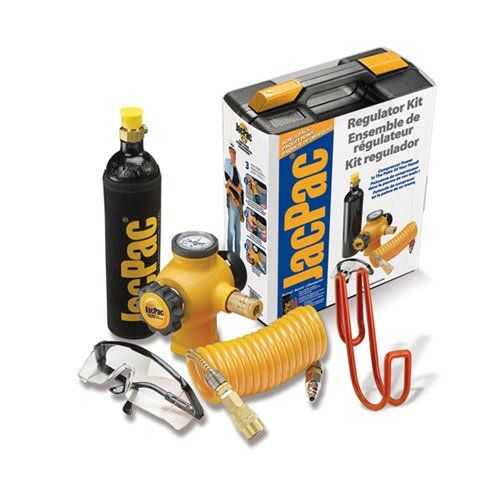

Entrar en el Jacpac. Resulta que esta es una herramienta de aire basados en CO2 presurización sistema que le permite utilizar herramientas de aire sin estar conectado a un compresor. Está construida de una profesional (y he estado usando herramientas como) regulador que pone hacia fuera exactamente la presión que tienes que hacer un trabajo razonable con aire. Este pedazo de equipo que sale a la venta por 70 dólares, pero normalmente es alrededor de 100. Todo este material está disponible en pedazos pero ya que yo no era un experto, me fui con la solución previamente construida para ello y que he tenido por 2 años y es una gran pieza del kit.
Recargas y tanques de CO2 son bastante asequibles y fáciles de encontrar en tiendas de suministros de paintball. Compré un repuesto pero la plataforma viene con un tanque de 9oz. Es suficiente en un mundo perfecto para 2 noches completos por lo menos. Recogí a un tanque de 20oz, que se ha convertido en mi tanque principal desde entonces, pero durante la prueba, tengo 88 se abre y se cierra el tanque de 9 oz por lo que debe ser bastante útil.
