Paso 8: Conecte la energía a las alas
Ahora tenemos que averiguar dónde poner los pistones en las alas.
Para ello, es necesario medir el tiro exacto del pistón (cuánto se abre) y la longitud de la misma.
También puede hacer algunas matemáticas para calcular la longitud de la cuerda de un círculo, o puede hacer lo que hice y utilizar la antigua versión 1.0 del globo ocular.
Vamos a usar mis pistones 4" como el ejemplo aquí, puesto que han sido instalados y utilizados al menos dos veces y funcionó bien.
Originalmente quería utilizar poleas, o montar el pistón en el tablero del forro. Esto significa que es necesario tener un montón de tuercas y arandelas para conseguir todo en el mismo plano, y aún así, cualquier variación de causar las alas a sí mismos lejos de la madera. Es demasiado exigente con este método. Se tratará con pistones montados en tablero en V2.0.
Es mucho más fácil montar los pistones en las alas ellos mismos. De esta manera doblar y desdoblar sin jalar o empujar contra algo que no sea ellos mismos. Esto fue una solución mucho más estable y las alas que funcionó bien para más de un año hasta que desmonté para V2.0.
Medida del pistón del centro de montaje de orificio al centro del orificio de montaje. Marca esto en una pieza de madera (Yo utilicé un trozo de moldura del prototipo). También marca los mismos orificios con el pistón en la misma pieza de madera para que tengas una vara de medir con ambas distancias en él.
Los tiros de pistón 4 pulgadas, así que sabemos que el mejor lugar para montar es un lugar cerca de 2 pulgadas desde el punto de pivote más alto.
Doble las alas cerradas completamente y, a continuación, marque con un lápiz el lugar aproximadamente 2 pulgadas desde el punto de pivote superior. Esto es en el centro de la parte de 'muñeca' del ala. Ver donde esta pone la parte inferior del pistón. Marque este punto así.
Ahora abre las alas, hasta la primera boya se mueve completamente de la distancia cerrada a la distancia que ha marcado en el palo. Es donde las cosas subjetivas, porque los requisitos para la posición abierta dependen de gusto personal. Algunas personas les gusta las alas totalmente encajadas. Me gustaban de este traje poco más horizontal.
Si las alas no abren suficiente, para ti, borrar las marcas, plegar las alas y empezar de nuevo, hacia la parte superior del pistón más cercano el primer pivote de muñeca, hasta que tenga el efecto que usted desea.

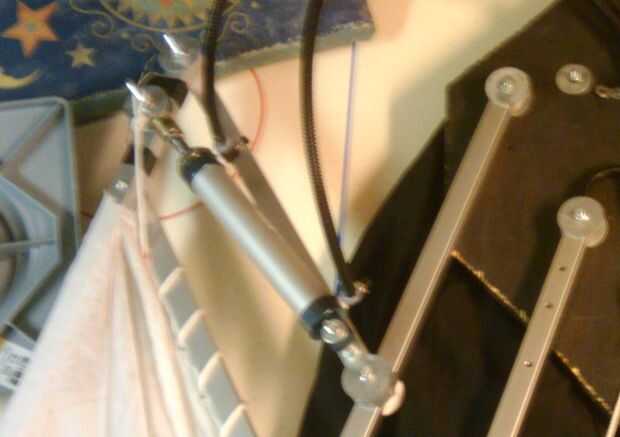

Para la durabilidad y para impedir la deformación de las alas, desea que los pistones a empujar en el mismo plano con todo lo demás. Puesto que el tubo es altamente improbable que el grosor de los pistones, usted necesitará utilizar los pernos de largo 4" y una serie de tuercas y arandelas para enderezad el pistón tan cerca como sea posible. Apriete los pernos de montaje con las arandelas y tuercas, luego empezar a agregar las tuercas y las arandelas hasta que el pistón es tan plano como sea posible en relación con las alas. El émbolo va a presionar contra este perno, que es por eso que recomiendo el 1/4", va a llevar la tensión más en todo el sistema.
