Cómo construir las costillas para un pie 18 dory de los bancos de gran (10 / 11 paso)

Paso 10: a 2 mitades de costilla con un empalme del dedo

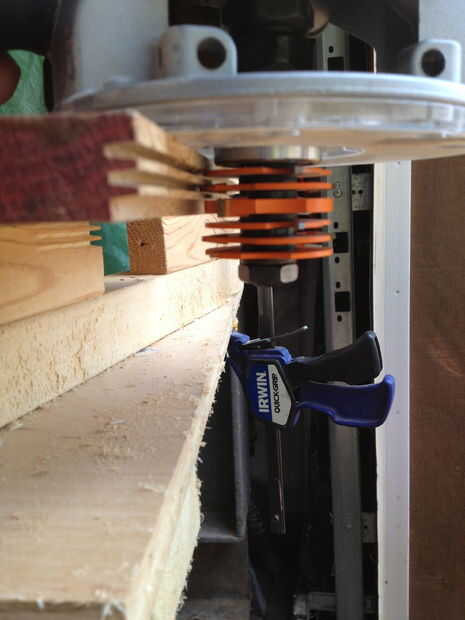

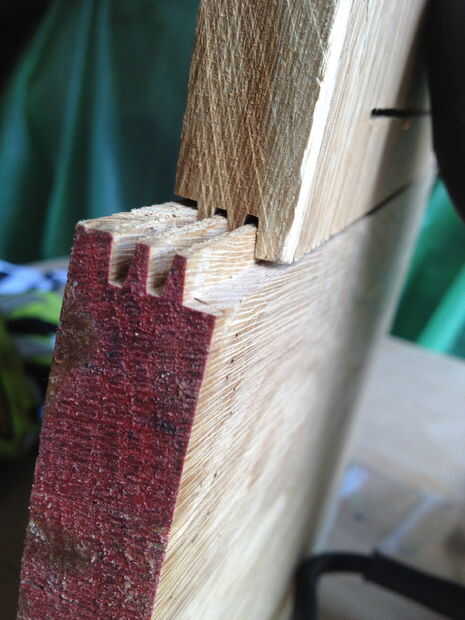

usé una Porter Cable modelo 890 2,5 caballos de fuerza (HP) fresadora y CMT dedo conjunta broca para cortar el dedo conjunta.  La articulación del dedo se utilizó para unir las 2 mitades de la costilla.  El roble blanco es madera muy resistente y recomiendo al menos un enrutador de 2.5 HP.  Un router más pequeño podría empantanen con cortar las articulaciones.  Pasé mucho tiempo ajustar la broca de fresadora hacia arriba y hacia abajo en el orden de los 2 lados emparejar de cerca; dentro de un millimeterish.  Hay una cita maravillosa sobre un barco edificio Foro de correo electrónico que dice "Ajuste hasta orgullosos, uñas casero y salir a navegar."  Esto es orgullo para mí.

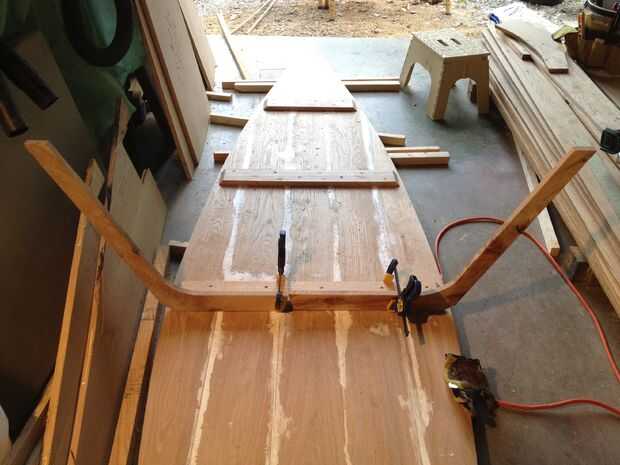

Fijar costilla 2 piezas a una cruz de soporte en la parte inferior de pez de San Pedro.  Los planes de llaman para una costilla en cada soporte transversal.  Las piezas de costillas fueron trasladadas hacia adelante y hacia atrás hasta que muy igualados el ancho de la parte inferior de pez de San Pedro en esa posición.  El dory es amplio en el centro y estrechos en cada extremo.

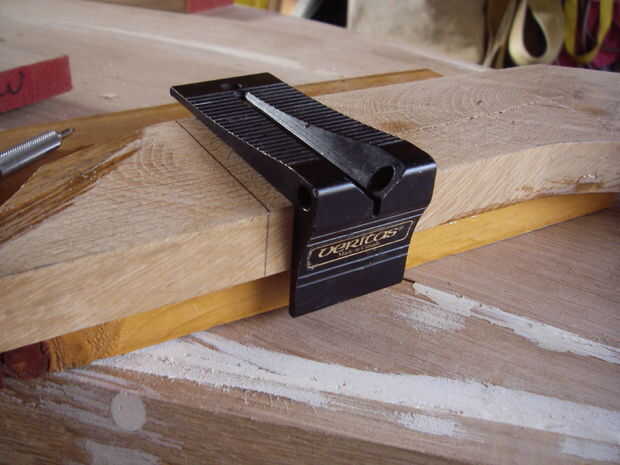

Utilizando una herramienta de dibujo de ángulo recto de Veritas, trazó una línea de partido en dos pedazos de costilla.  La línea de partido se utilizó para determinar dónde cortar la costilla a la longitud adecuada en la articulación del dedo.  La línea del partido se colocó generalmente cerca del centro del pez de San Pedro pero fue movida ya sea babor o estribor para mover el corte de nudos u otras imperfecciones.

Los pedazos de costilla se suelta, la línea de partido fue continuada por el lado de la pieza de la costilla con la herramienta de dibujo de ángulo recto de Veritas.  He añadido 4 mm de madera hacia el centro del bote para tener en cuenta la madera quitada a la poco común del dedo.  Se utilizó una sierra circular para cortar a lo largo de la línea final y el router se utiliza para cortar la articulación.

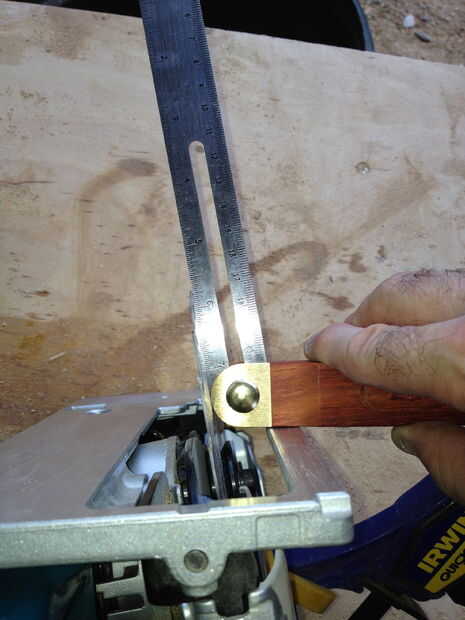

Desde el fondo de dory es suavemente curvado, el borde exterior de los componentes verticales de las piezas de costilla tuvo que ser ajustado para que coincida con la curva.  Recorte los pedazos de costilla permite que las tablas queden al ras contra la costilla.   Utilicé una herramienta cuadrada deslizante Swanson T-bisel para determinar el ángulo necesario del corte y el ángulo fue trasladado a una sierra circular.  La sierra circular se utiliza para recortar los pedazos de costilla.

Después recorte los pedazos de costilla y enrutamiento de la articulación, sujeta y ajuste seco los pedazos de costilla correspondiente a las placas de apoyo transversal para comprobar el ajuste y hacer las correcciones según sea necesario.

Taladré un agujero para crear un agujero piloto y contador del fregadero el tornillo.  Un tornillo de bronce de silicio fue utilizado para sujetar la costilla a la Junta de apoyo cruzado.  McFeelys suministra el pedacito de taladro y tornillos.  McFeeleys lleva un tornillo para la construcción de Marina porque la caña del tornillo es tan amplia como los hilos de rosca.  La caña se ajusta firmemente contra la madera y reduce las fugas a lo largo del tornillo.  Bronce de silicio fue recomendada para construcción de Marina.   Prefiero los tornillos cuadrados disponibles de McFeelys que los tornillos de cabeza Philips disponibles en otros lugares.   Encontré que el agujero piloto debe ser ligeramente más largo que el tornillo o de vez en cuando esquileo el tornillo en el orificio del piloto.  Para tornillos de esquilado, I retirar la pieza rota, redrill el orificio piloto en un ángulo ligeramente diferente y trate de usar el mismo contador agujero hundido.  Los planes llaman para tornillos de #8 pero mayor tamaño # 10 tornillos más fuerte y reducir el problema de corte.
