Cómo construir su propio órgano de Color LED || Arduino || MSGEQ7 (4 / 6 paso)

Paso 4: Crear el circuito!

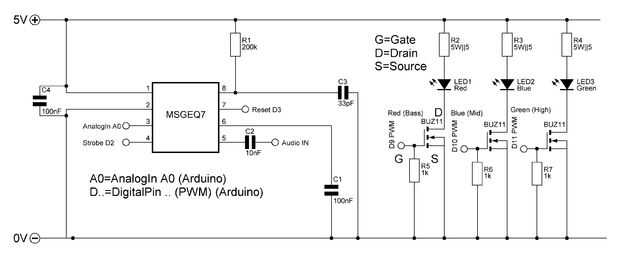

Ahora es el momento para tomar en serio. Cable de componentes en un protoboard es bastante simple y apuesto que será hacerlo bien para que después de probar unas cuantas veces. Sólo tienes que seguir el esquema

Y no olvide conectar el cable de tierra de la alimentación de 5V de la fuente con la tierra (GND) de tu arduino de equipotencial. De lo contrario el LED podría hacer lo que quieren pero no lo que quiere.
