Paso 13: Coloque las virutas
Asegúrese de que todas las patas están en las tomas.

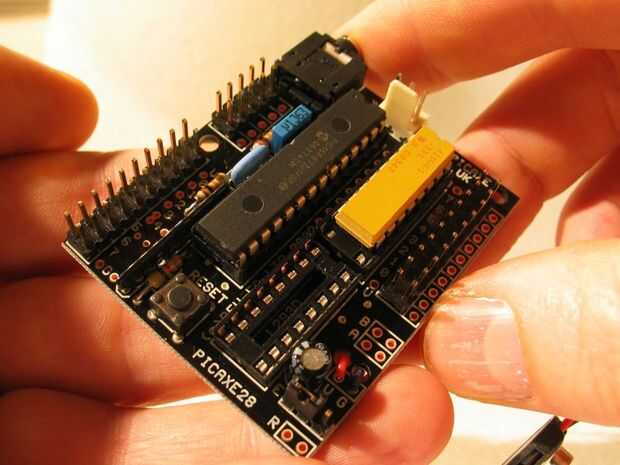

Si usted compró la actualización de Servo de Picaxe, tienes un chip amarillo. Ponerlo en lugar del Darlington.
Tenga en cuenta que no todos los orificios en la Junta se completan con el chip amarillo. Sólo necesitamos el ocho a la derecha en la foto, como se trata de simples resistencias, no necesitamos alimentarlos extra.

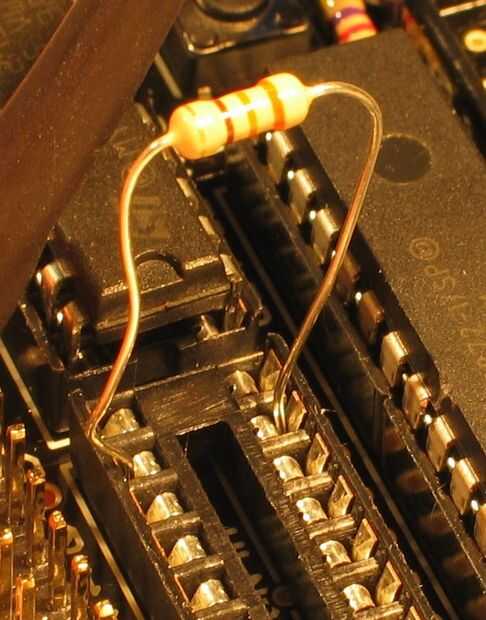

Este chip amarillo es sólo de 8 * 330 Ohm resistores en un paquete aseado. Y así, si tiene una resistencia, se puede simplemente insertar en su lugar en ranura numerada "0" (véase el cuadro para este hack poco feo), ya que es el único que vamos a utilizar, cuando use un servo.
También insertar el chip grande, el cerebro, el microcontrolador, el Picaxe 28 (número de versión) en la Junta.
Importante hacer esto de la manera correcta. Tenga en cuenta que hay una pequeña marca en un extremo, y así sucesivamente la Junta. Estos deben ir juntos.
Este chip consigue energía de la Junta a través de 2 patas it´s.
Todas las 26 patas restantes están conectadas alrededor del Consejo, y serán programables para usted, para que puedan enviar actual dentro y fuera para detectar cosas y cosas con los programas que subes en este microcontrolador de control. (cool!)
