Paso 18: Conectar el servo
Si debe leer la documentación de Picaxe, usted leerá que usted debe usar 2 diferentes fuentes de energía si añades servos. Para decirlo corto; Nos don´t mente, se trata de un robot simple, y a mi experiencia esto funciona muy bien.

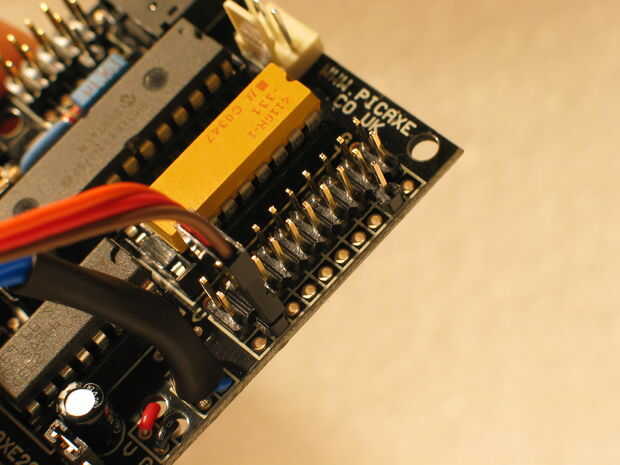

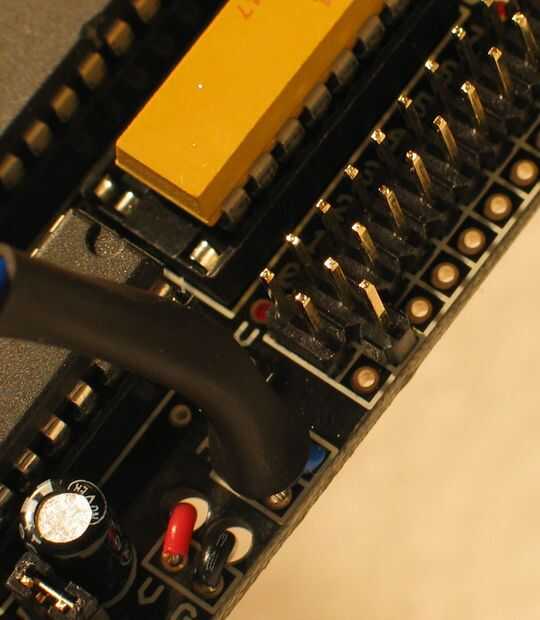

Yo tendrá que soldar un pin extra para salida "0", si desea utilizar la conexión del servo estándar. Tal pin viene con el paquete de actualización de Picaxe (toda la fila, en realidad), pero solo necesita uno para un servo, y se pueden comprar en cualquier tienda de electrónica.
Si su cable de servos es (negro, rojo, blanco) o (negro, rojo, amarillo), el negro debería ser el borde de la tabla. Mina fue (marrón, rojo, naranja), y así el marrón va hacia el borde.
La sugerencia es generalmente el rojo; Es lo que se refiere a V o a alguno de ellos, utilizado en al azar: ("V", "V", "+", "1"). Esto es donde la corriente viene de.
El negro (o marrón en mi caso) es G, o ("G", "0" o "-"). Esto también se conoce como "Tierra" y es donde la corriente va a. ¿(los 2 polos +-recuerda tus clases de física?
El último color es entonces "La señal" (blanco, amarillo o naranja)
Un servo necesita tanto "+ y -" o "V & G" y una señal.
Algunos otros dispositivos pueden necesitar sólo "Tierra" y "Señal" (G & V), y algunos necesitar tanto V, G, entrada y salida. Puede ser confuso al principio, y todo siempre lleva diferentes (como el que acabo de hacer aquí), pero después de un tiempo tienes la lógica y es realmente muy simple - incluso lo consigo ahora ;)
