Paso 4: Construir cosas (Plan B)
El LED que uso para el PLAN B está conectado en 4 matrices en paralela con 6 leds en serie en cada arreglo de discos (ver esquema), esto es bastante razonable para la fuente de alimentación de 12v que estoy usando (probablemente debe usar algún tipo de resistencia de todos modos, pero ya que los LEDs están controlados con PWM (más sobre esto más adelante) no es realmente necesario)

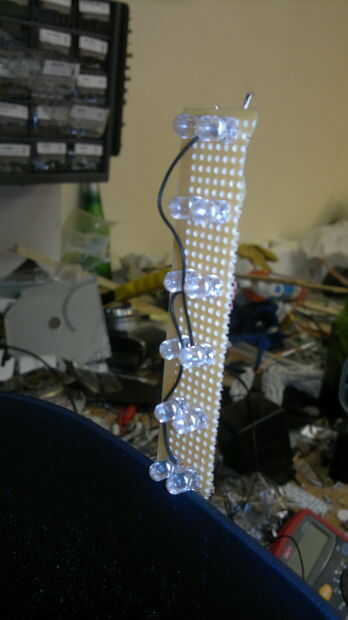

Utilizar 2 bits perfboard con 2 matrices de LED montados sobre cada uno. Hay un total de 24 LED muy brillante. Debería ser suficiente!
Puesto que las matrices de LED es impulsado por 12v, necesitamos algún tipo de forma de controlar con el arduino (uno no simplemente conectarse 24 LED arduino). Esto es donde ésos unidad mágica de MOSFET viene muy bien.
Voy a explicar lo que un MOSFET es muy muy sencilla y rápida (muy fácil)... Imagina que tienes una manguera de jardín, en un extremo tiene el agua que viene y en el otro extremo tiene el agua arrojando. Para detener el flujo de agua tendría que o bien Conecte el extremo de la manguera con algo (la cual se traducirá en un ojo morado cuando las moscas de corcho hacia fuera y le golpeó en el ojo) o instalar una válvula. Ahora con la válvula, puede fácilmente apagar el flujo de agua, o controlar el flujo de la misma... Imagina tu MOSFET como tipo de válvula. Pero en lugar de agua, vamos a usar electricidad, y en vez de turing la válvula, usamos arduino para controlar el rendimiento de la electricidad.
Más información sobre MOSFET http://en.wikipedia.org/wiki/MOSFET

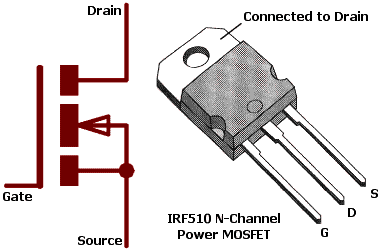

Un MOSFET tiene 3 tres conectores. Y se etiquetan:
-La puerta (el pin del regulador)
-Drenaje (conectado a la carga)
-Fuente (conectado a la fuente de alimentación)
Para esta configuración se puente al lado GND del circuito con los MOSFETS. También puede usar el lado positivo del circuito, pero por alguna razón, pasar por el lado de tierra funciona mejor para mí.
Primero que conectamos el pasador de la puerta de la FET a nuestro pin arduino de nuestra elección (siempre y cuando sea PWM habilitado) y luego conectamos el desagüe-pin o el lado de tierra de nuestras matrices de LED y la última el perno de la fuente está conectado a GND
IMPORTANTE: Debe también conectar un cable de pines fuente de FET al pin Arduino GND (tendrás problemas extraños lo contrario)

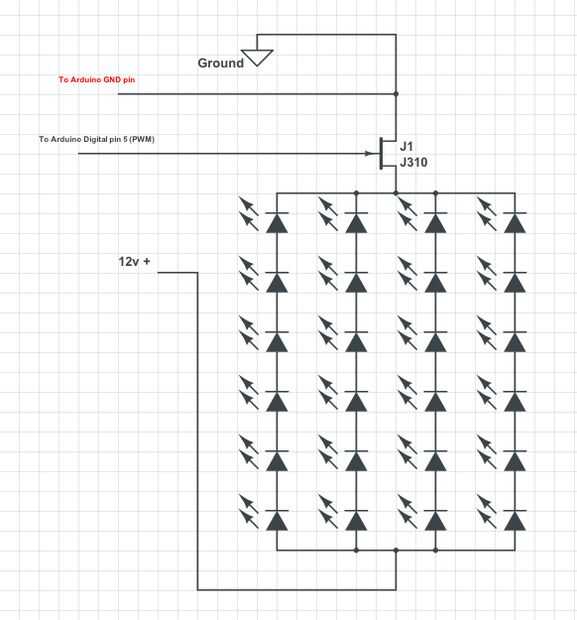

Ver los esquemas para la conexión de matriz de LED...
¿Listo para avanzar? A continuación echamos un vistazo a la acción de la bomba...
