Paso 4: Montaje de la cámara de combustión - preparando los anillos de extremo
Los anillos son fabricados a un diámetro exterior de 8 pulgadas interior diámetro de 5 y 1/32 pulgadas. El espacio adicional proporcionado por la pulgada del 1/32 que insertar el flametube más fácil cuando la construcción es completa y también servirá como un búfer para permitir cierta expansión de la flametube como se pone caliente.
Los anillos están hechos de acero de la placa de 1/4 de pulgada y tenía corte de mis dibujos 3D que he creado en sólidos trabajos de láser de mina. Creo que va esta ruta mucho más fácil que las piezas de la máquina. Puede utilizar una fresadora, chorro de agua o herramientas de mano para hacer los anillos. Cualquier método que da resultados aceptables funcionará. El 1/4 de pulgada de espesor permitirá los anillos soldar en menos posibilidad de deformación y proporcionará una base de montaje estable para las tapas. También se permiten para que la flametube ser construidos 3/16 Avos de pulgada más corta que la longitud de la cámara de combustión total para permitir la expansión en el plano axial como se pone caliente el proceso de combustión.

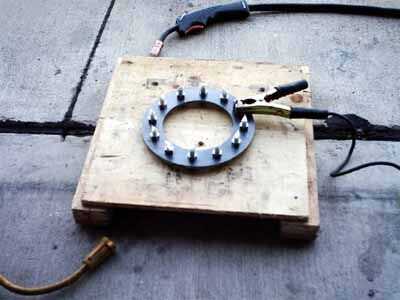

12 orificios para los tornillos se suministran alrededor del anillo en un patrón circular para el montaje de las tapas. Por soldadura de las tuercas en la parte posterior de estos agujeros, tornillos pueden rosca derecha en. Este es un requisito ya que la parte posterior de los anillos será inaccesible para la celebración de las tuercas con una llave una vez montada en la cámara de combustión. Usted podría aún reemplazar una tuerca dentro de la cámara de combustión si uno tira hacia fuera, haciendo de este un mejor método para los agujeros de los anillos de hilos de rosca que golpean ligeramente. Tres soldaduras de rumbo a cada otras planas de las tuercas deben mantenerlos lo suficientemente apretada como para mantenerlos en su lugar.
